Fabrication additive

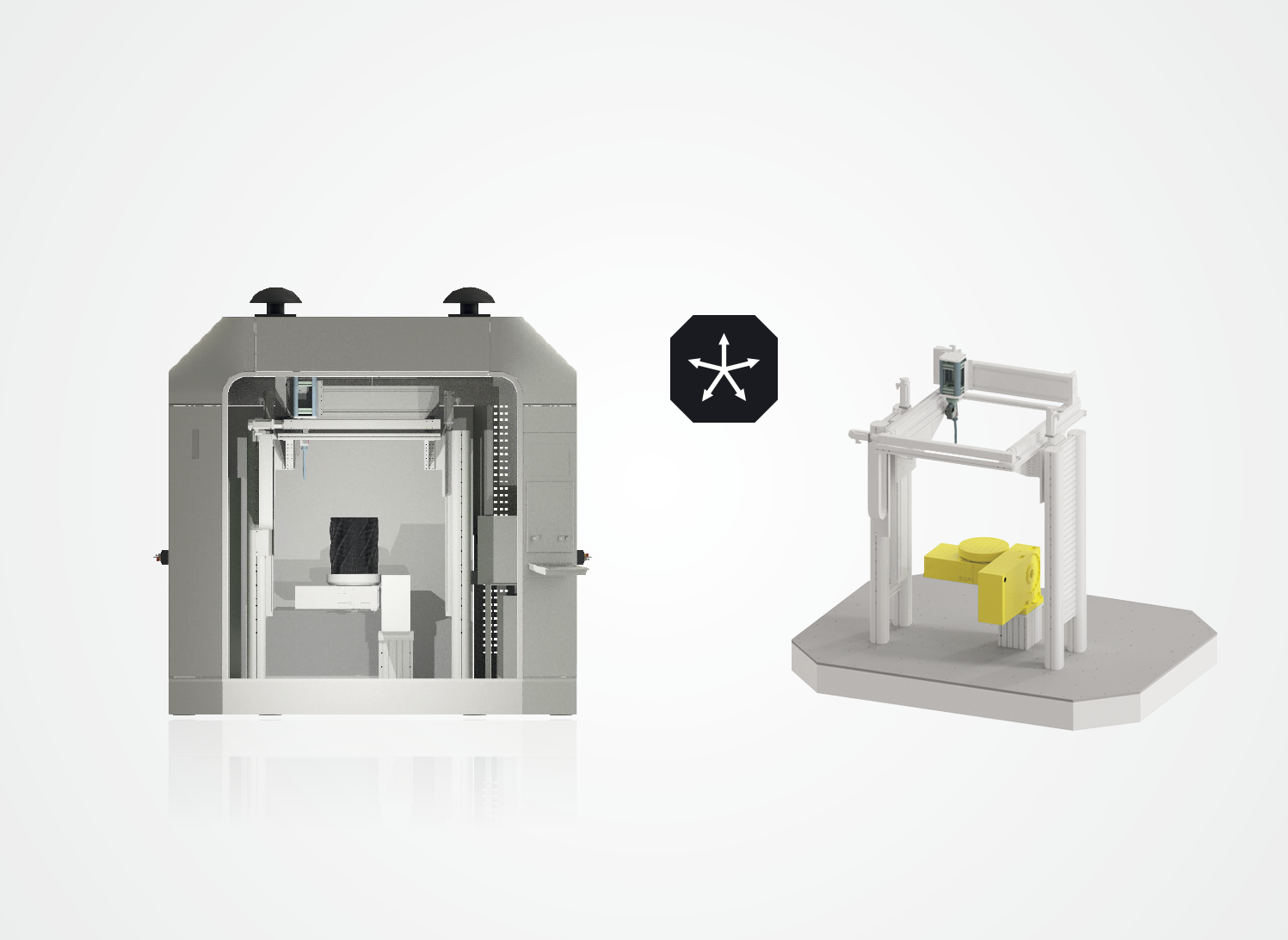

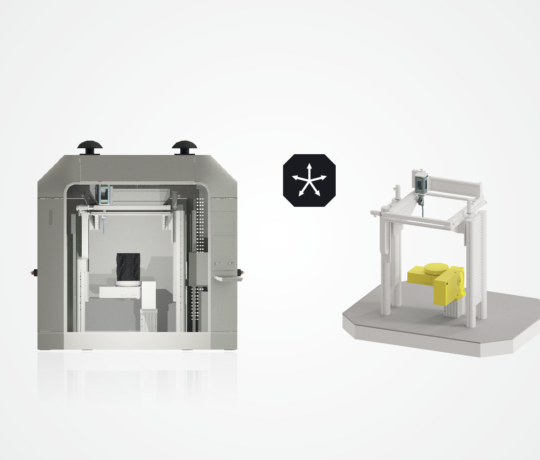

GEFERTEC – ARC 403 et ARC 405

Fabricant : GEFERTEC
Secteurs d'activité : Aéronautique, Industrie, Education, Ferroviaire, Automobile

ARC 403 : Usinage 3 axes ; taille max. des pièces pouvant être fabriquées (x-y-z) en mm: 800 – 900 – 1000

ARC 405 : Usinage 5 axes ; disponible en 2 versions

Référence : GefertecArc403 / GefertecArc405
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

ARC 403

  • 3 axes
  • Taille max. des pièces pouvant être fabriquées (x-y-z) en mm: 800 – 900 – 1000

arc 405

  • 5 axes

DISPONIBLE EN 2 VERSIONS

VERSION 1

  • Taille max. des pièces pouvant être fabriquées (ø – z) en mm: 400 – 500
  • Max. charge utile de la table en kg: 200

VERSION 2

  • Taille max.des pièces pouvant être fabriquées (ø – z) en mm: 700 – 300
  • Max. charge utile de la table en kg: 150

Datasheet avec informations des machines en pdf ici

ARC 403

ESPACE DE TRAVAIL

  • Courses (x – y – z) en mm: 800 – 900 – 1000

AXES LINEAIRES

  • Vitesse linéaire (x – y – z) en m / min: 5 – 5 – 2,5

COMPOSANTS

    • Source de courant: Fronius TPS 4000 CMT avec unité d’alimentation en fil VR1550 et torche Robacta avec Fronius Explorer pour une acquisition complète des données de processus
    • Contrôle: SIEMENS 840Dsl
    • Interface: IHM via le panneau de commande et le panneau de commande de la machine avec
      clavier industriel et moniteur pour l’observation de processus
    • Acquisition de données: Acquisition de données de processus via un Beckhoff-Industry-PC intégré et interface utilisateur graphique pour la sélection et le réglage des paramètres
    • Electricité: armoire 2 armoires de commande pour électronique de mesure et de puissance
    • Refroidissement: capacité de refroidissement de 4 kW

TABLE DE SOUDAGE

  • Titre: Table de soudage arc405 avec système de refroidissement intégré
  • Max. dimension plaque de refroidissement (ø) en mm: 400
  • Plage de pivotement en ° (degrés): –90/5
  • Plage de rotation en ° (degrés): 360
  • Vitesse de rotation axe A en min-1: 21
  • Vitesse de rotation axe C en min-1: 50

INFORMATIONS SUPPLÉMENTAIRES

  • Dimensions extérieures de la machine (profondeur x largeur x hauteur) en mm: 2 300 x 3 000 x 3 100
  • Branchement électrique en A: 1 x 63
  • Air comprimé en bar: 1 x 6
  • Poids en kg ca. : 5 000 (masse avec poids maximal de la pièce)

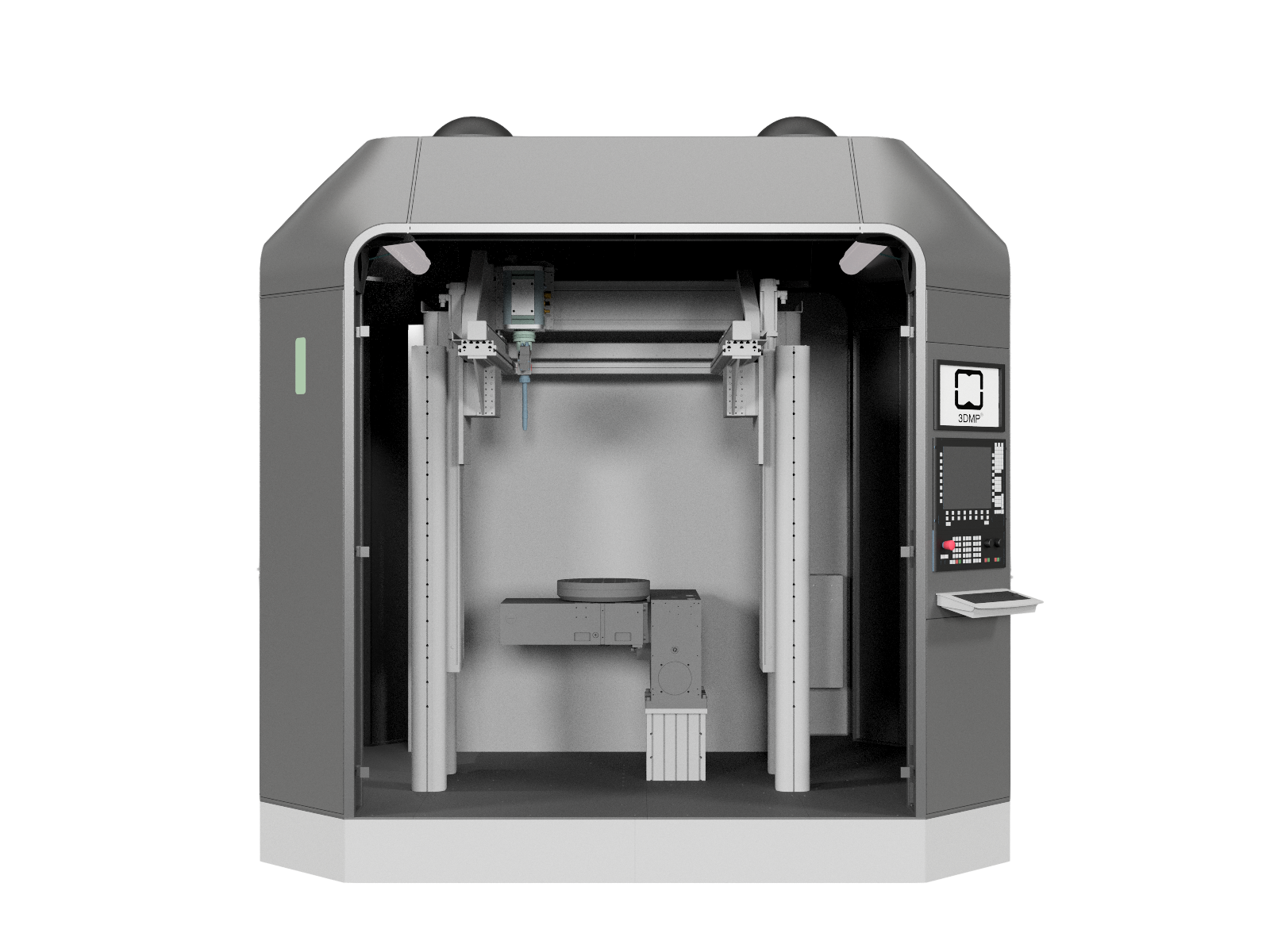

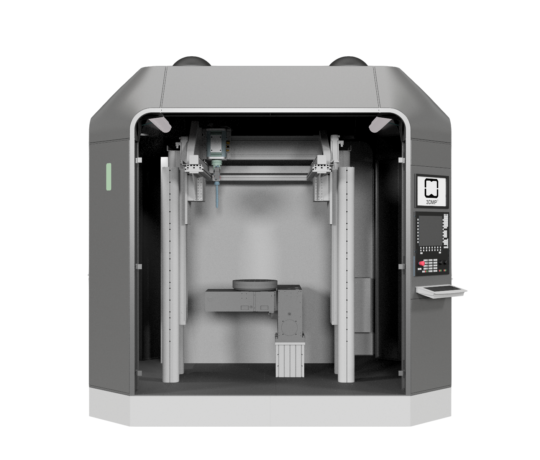

ARC 405

Disponible en 2 versions

VERSION 1

  • Max. taille des pièces pouvant être fabriquées (ø – z) en mm: 400 – 500
  • Max. charge utile de la table en kg: 200

VERSION 2

  • Max. taille des pièces pouvant être fabriquées (ø – z) en mm: 700 – 300
  • Max. charge utile de la table en kg: 150

Pour les deux versions

ESPACE DE TRAVAIL

  • Courses (x – y – z) en mm: 800 – 900 – 1000

AXES LINEAIRES

  • Vitesse linéaire (x – y – z) en m / min: 5 – 5 – 2,5

COMPOSANTS

  • Source de courant: Fronius TPS 4000 CMT avec unité d’alimentation en fil VR1550 et torche Robacta avec Fronius Explorer pour une acquisition complète des données de processus
  • Contrôle: SIEMENS 840Dsl
  • Interface: IHM via le panneau de commande et le panneau de commande de la machine avec
    clavier industriel et moniteur pour l’observation de processus
  • Acquisition de données: Acquisition de données de processus via un Beckhoff-Industry-PC intégré et interface utilisateur graphique pour la sélection et le réglage des paramètres
  • Electricité: armoire 2 armoires de commande pour électronique de mesure et de puissance
  • Refroidissement: capacité de refroidissement de 4 kW

TABLE DE SOUDAGE

  • Titre: Table de soudage arc405 avec système de refroidissement intégré
  • Max. dimension plaque de refroidissement (ø) en mm: 400
  • Plage de pivotement en ° (degrés): –90/5
  • Plage de rotation en ° (degrés): 360
  • Vitesse de rotation axe A en min-1: 21
  • Vitesse de rotation axe C en min-1: 50

INFORMATION ADDITIONNELLE

  • Dimensions extérieures de la machine (profondeur x largeur x hauteur) en mm: 2 300 x 3 000 x 3 100
  • Branchement électrique en A: 1 x 63
  • Air comprimé en bar: 1 x 6
  • Poids en kg: ca. 5 000 (masse avec poids maximal de la pièce)

Fabricant

gefertec logo

GEFERTEC

Fondée en janvier 2015 à Berlin, GEFERTEC, développe des machines de fabrication additive par technologie WAAM (Wire Arc Additive Manufacturing). Cette technologie est basée sur le procédé mature du soudage à l’arc, associé à un déplacement dans les 3 dimensions de la tête WAAM. Les machines GEFERTEC sont reconnues pour…
