Fabrication Additive métal

OPTOMEC – LENS CS 600 et CS 800

Fabricant : OPTOMEC
Secteurs d'activité : Aéronautique, Industrie

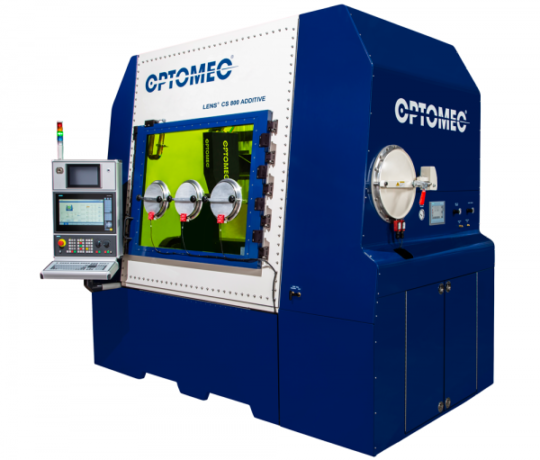

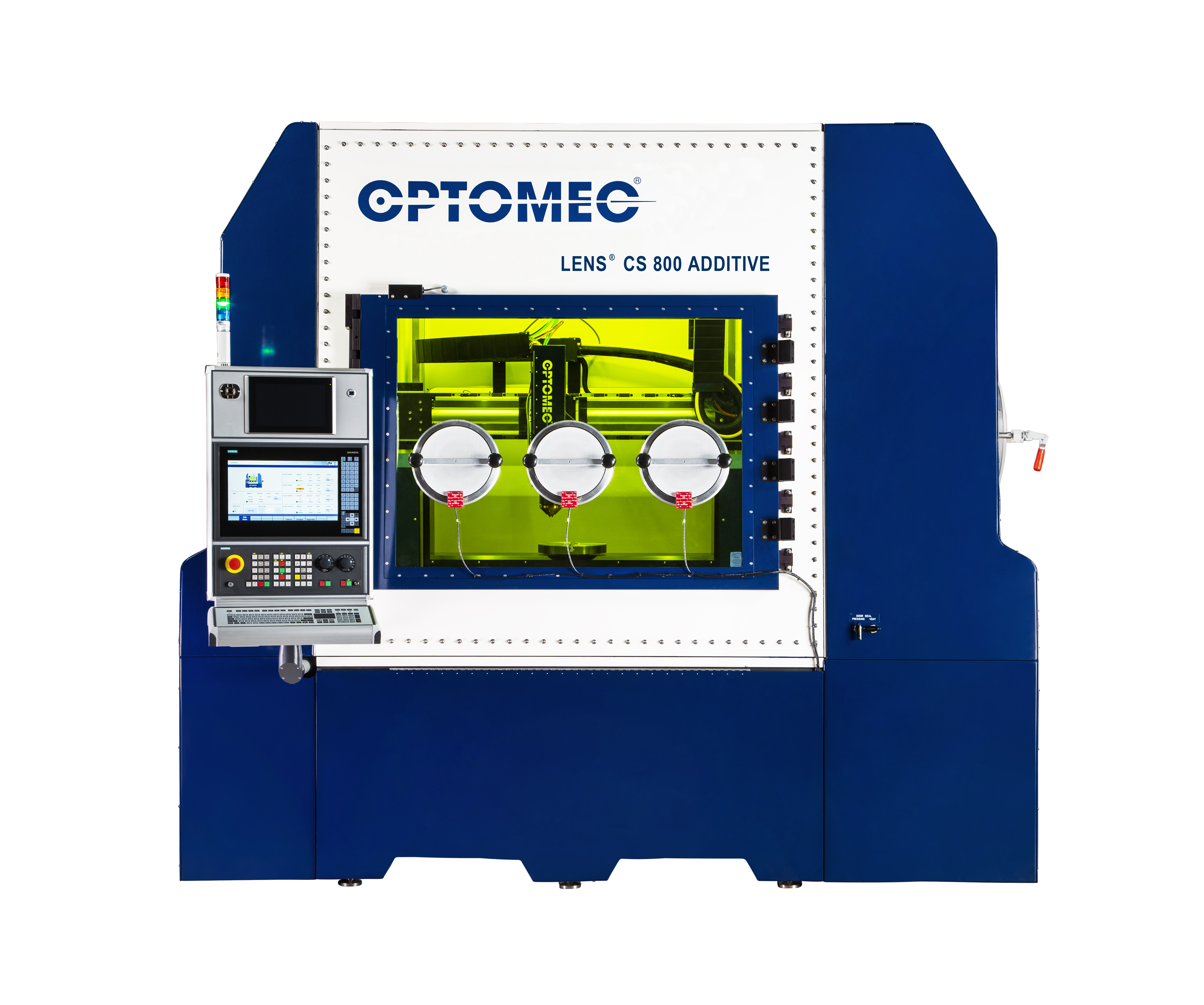

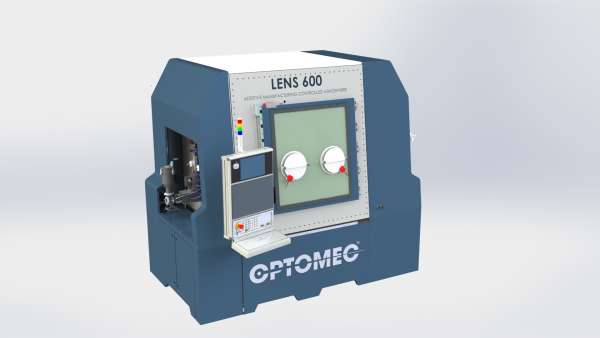

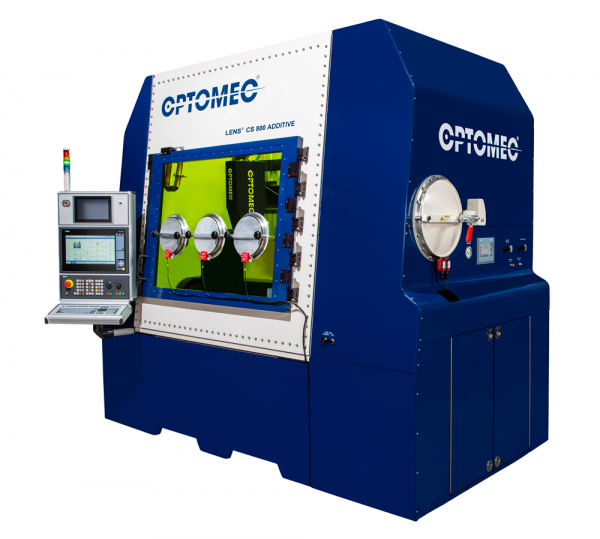

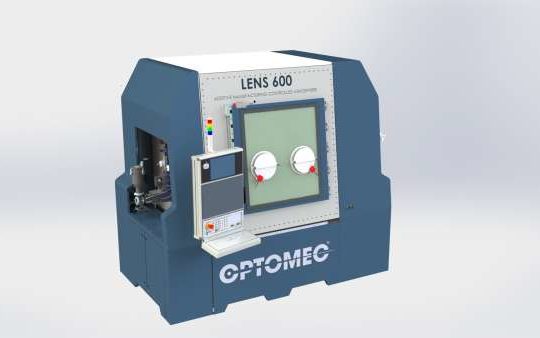

Systèmes à atmosphère contrôlée LENS® 800 et 600 pour la fabrication additive

Référence : OptomecLensCS600CS800
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

MODULAIRE ET CONFIGURABLE, LA NOUVELLE GÉNÉRATION DE MACHINE DE FABRICATION ADDITIVE METAL INDUSTRIELLE

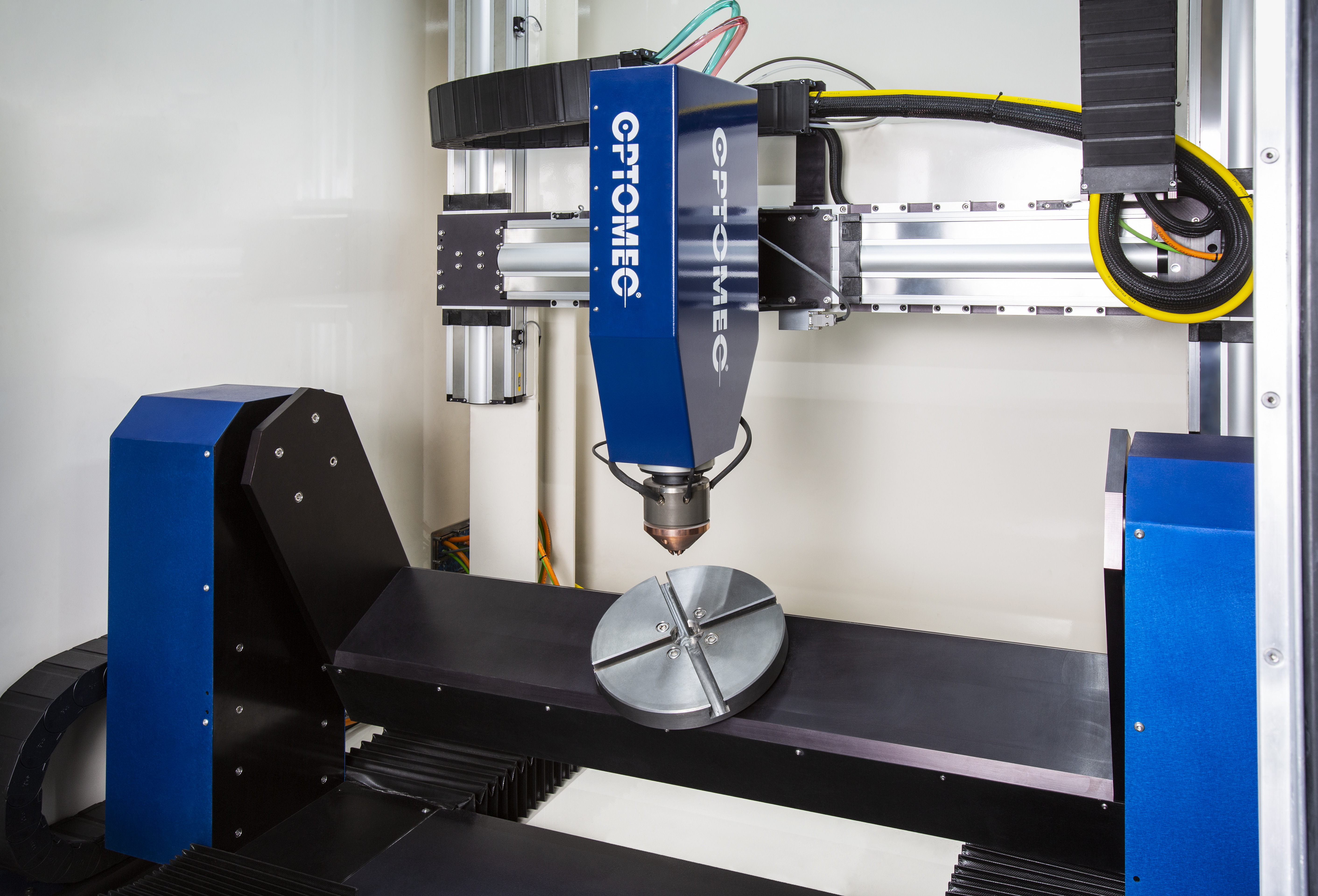

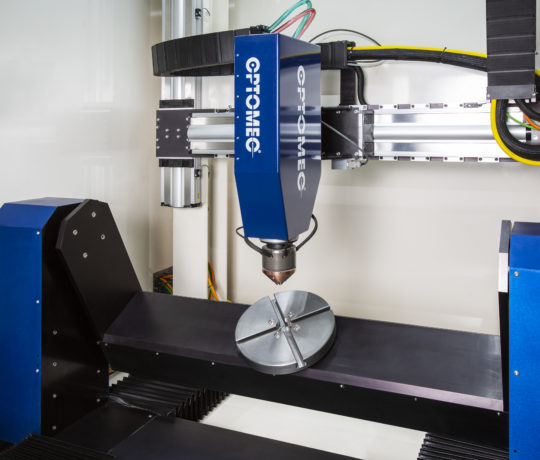

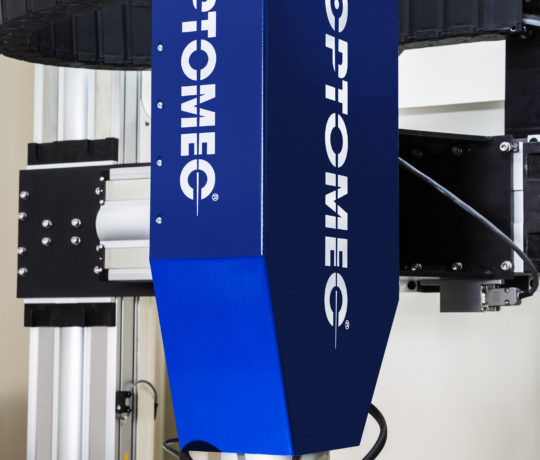

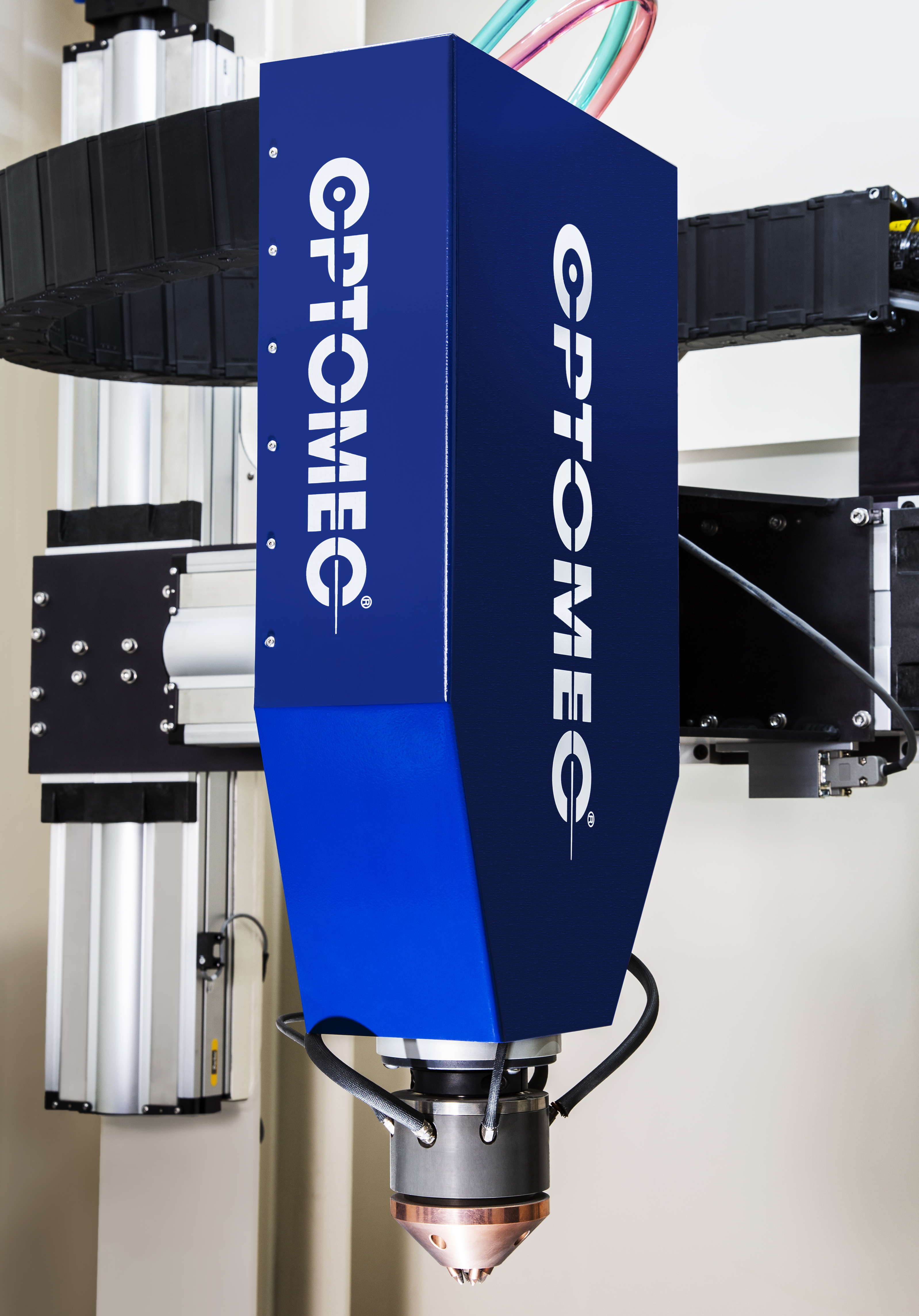

Depuis plus de deux décennies, la technologie LENS est la référence en matière de fabrication additive de métaux industriels de haute qualité. Les tout nouveaux systèmes LENS 600 et LENS 800 Atmosphere Controlled s’appuient sur ce fier héritage avec des avancées de pointe. La nouvelle tête de dépôt configurable (LDH) LENS, configurable en deux modules principaux, est au cœur des systèmes de fabrication additive LENS. Le module de traitement par faisceau laser fournit des optiques interchangeables permettant une large gamme de tailles de points de focalisation et est refroidi par eau pour les applications à forte puissance. Le module de distribution de poudre incorpore un

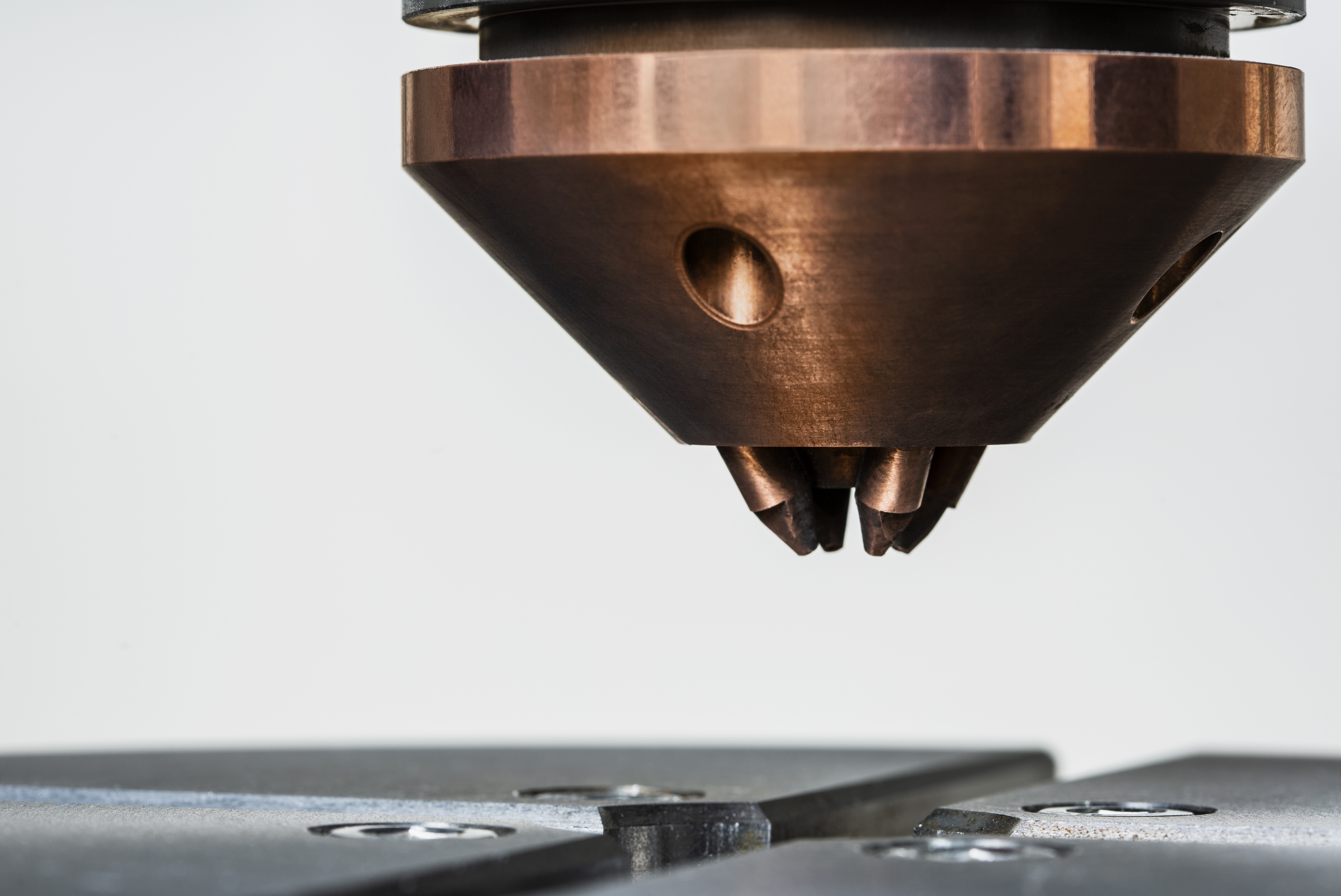

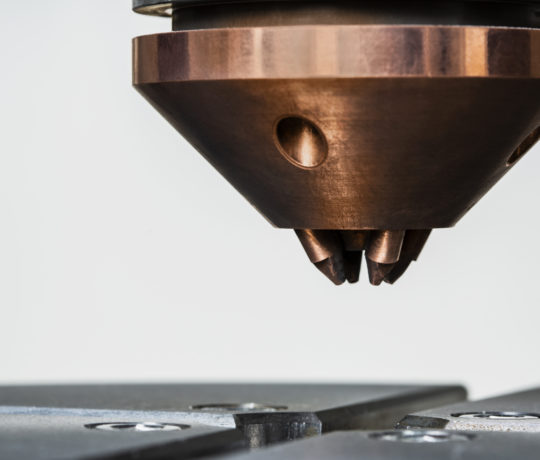

mécanisme d’interface permettant un changement rapide des buses de distribution de poudre afin de passer facilement du processus de dépôt de précision à celui d’applications de gainage.

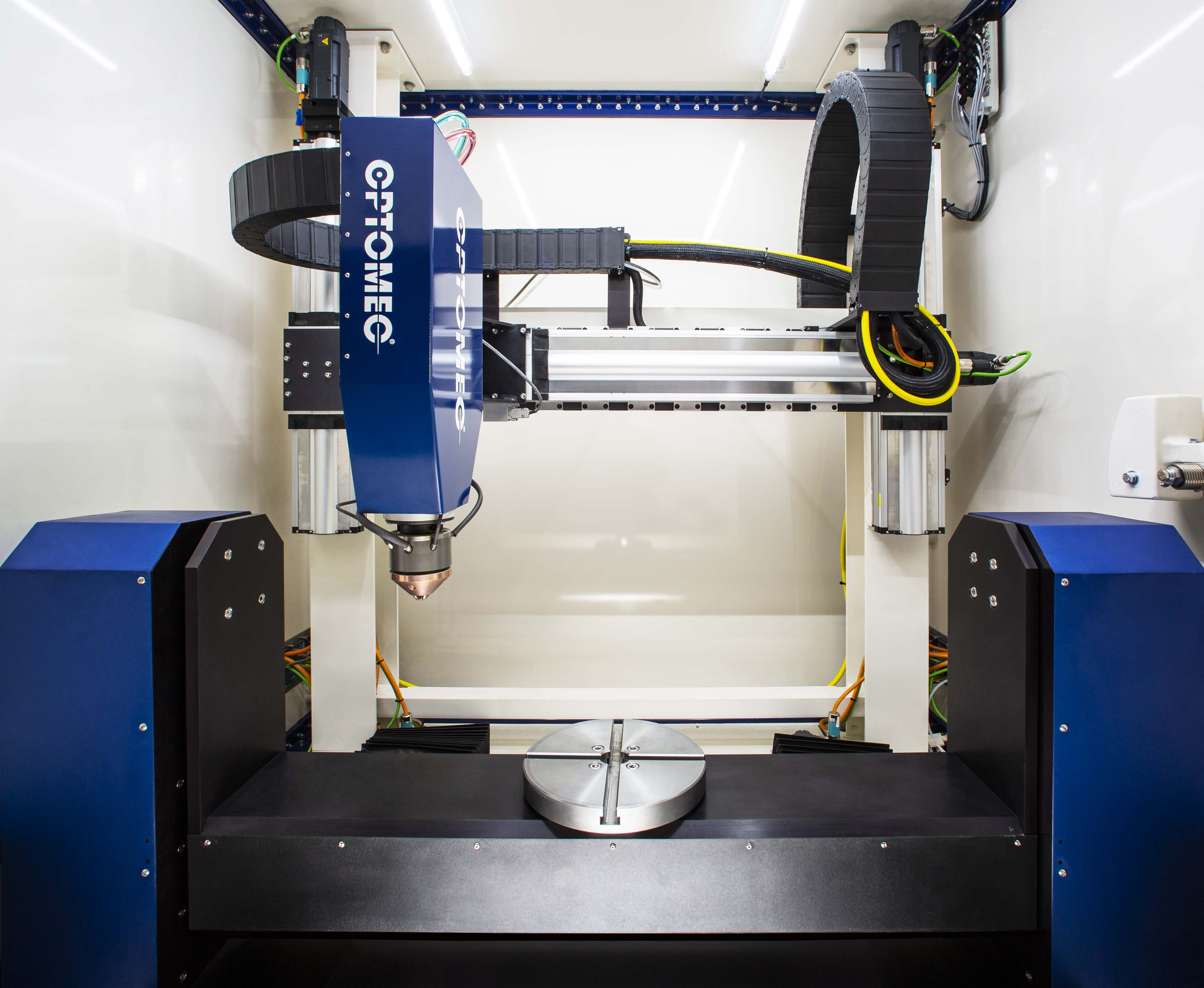

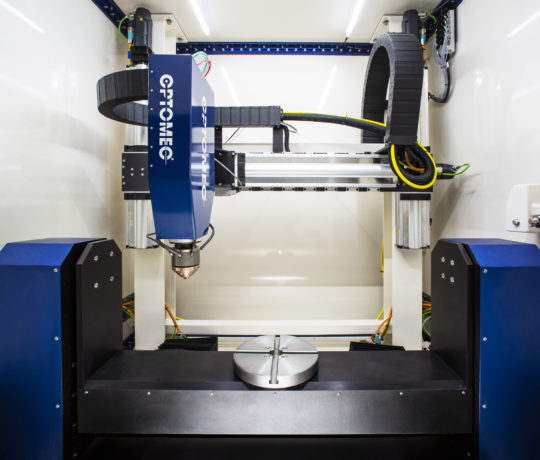

Les systèmes de fabrication d’additifs LENS 800 et LENS 600 offrent des chambres hermétiquement scellées et des contrôles d’atmosphère en boucle fermée protégeant l’environnement de construction de la contamination par l’humidité et l’oxygène jusqu’à moins de 10 ppm, afin de répondre aux applications les plus exigeantes de la fabrication d’additifs pour métaux. Les deux systèmes LENS sont conçus pour optimiser l’enveloppe de construction du processus LENS tout en minimisant le volume de la chambre et l’encombrement du système. Les machines LENS de base sont équipées d’un système de déplacement à 3 axes linéaires, mais peuvent éventuellement être livrées avec une table rotative interchangeable par l’utilisateur et / ou un tourillon pivotant en inclinaison pour les opérations à 4 et 5 axes. Le contrôleur de mouvement Siemens fournit une IHM à bouton-poussoir facile à utiliser et utilise les codes G & M standard du secteur pour piloter le système. Des recettes de départ en option, des contrôles de processus en boucle fermée, une imagerie thermique, un logiciel de génération de trajectoires d’outils à 5 axes et un service client inégalé viennent compléter l’offre à atmosphère contrôlée LENS 800 et LENS 600.

CARACTÉRISTIQUES LENS 800 ET 600

  • Tête de dépôt modulaire – configurable par l’application
  • Refroidi à l’eau – fonctionnement à haute puissance
  • Automatisation interchangeable – configurable par l’application
  • Commandes en boucle fermée – contrôle de processus de précision
  • Suite logicielle complète – générez rapidement des parcours d’outil
  • Contrôle total de l’atmosphère – qualité des matériaux supérieure<
  • Matériaux communs: alliages Inconel, aciers inoxydables, alliages de titane

APPLICATIONS

  • Réparation de composants usés
  • Reprise de composants mal usinés
  • Modification de l’outillage pour la réutilisation
  • Reconditionnement
  • Revêtements résistants à l’usure
  • Développement de produit avancé
  • Production à court terme

LENS 800 ET 600

PLATEFORME D’AUTOMATISATION

X Y Z

  • CS 600: 600 x 400 x 400 mm
  • CS 800: 800 x 600 x 600 mm

Taille de la table XY / Charge

  • CS 600: 1100 x 450 mm / 150 kg
  • CS 800: 1300 x 650 mm / 150 kg

Précision PosiBonale

  • CS 600: ± 0,020 mm
  • CS 800: ± 0,025 mm

Répétabilité PosiBonale

  • CS 600: ± 0,003 mm
  • CS 800: ± 0,003 mm

Table Rotative A Axe (OpBonal): Amovible

Ø de table / charge utile: 180 mm / 100 kg

Tourillon (OpBonal): permanent

Diamètre de la table: 250 mm

Taille maximale de la pièce Ø, H

  • CS 600: 600 x 400 mm
  • CS 800: 800 x 600 mm

Poids maximal de la pièce: 22 kg

Axe rotatif “C”: 360 degrés

Plage d’inclinaison “A”: ± 110 degrés

Contrôleur CNC: Siemens 840D

Sonde tactile Marposs: OpBon

Poids approximatif du système

  • CS 600: 2500 kg
  • CS 800: 3000 kg

Dimensions du système

  • CS 600: 2800 x 2700 x 2450 mm
  • CS 800: 2997 x 2840 x 2662 mm

DÉPÔT

Boîtier CDRH classe 1 AirBght: standard

Antichambre Ø: 375 mm

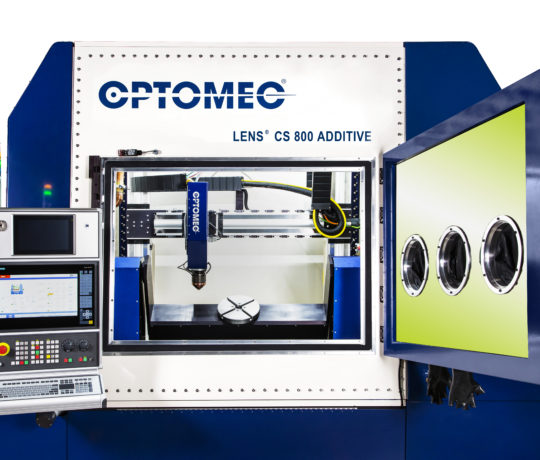

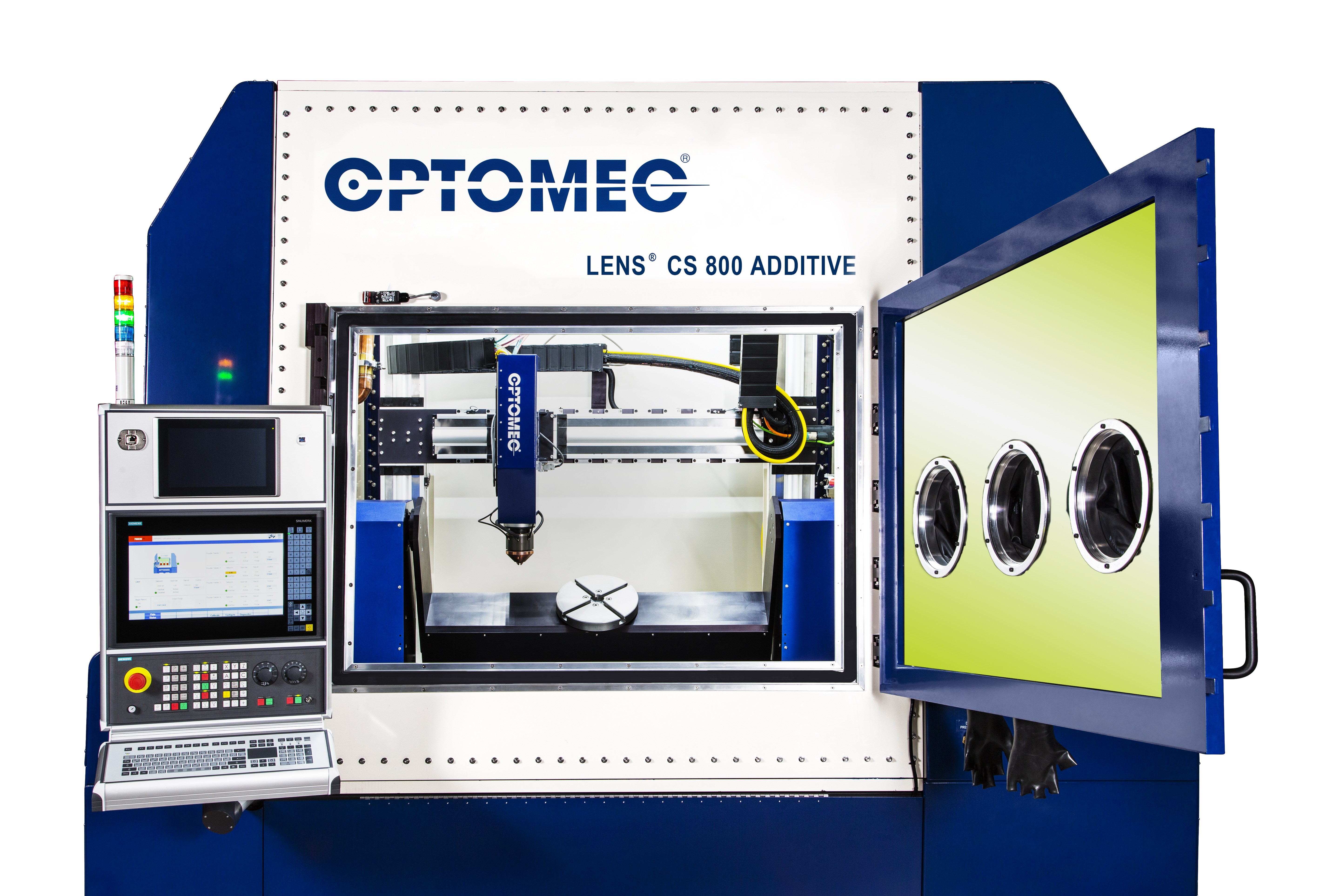

Pneuma Seal Porte Avec Accès Gant

  • CS 600: Standard / 2 ports pour gant
  • CS 800: Standard / 3 ports de gant

Niveau d’oxygène / humidité: 10 ppm

Système de purification et de recyclage de gaz: Standard

Mangeoires à poudre standard: jusqu’à 4

Puissance laser

  • CS 600: 1000 – 2000 W
  • CS 800: 1000 – 3000 W

Contrôle du processus en boucle fermée: OpBon

Pyromètre à imagerie thermique: OpBon

2.5D Tool Path Soeware: OpBon

Chemin de l’outil 5 axes Soeware: OpBon
