Fabrication Additive métal

OPTOMEC – LENS MTS 500

Fabricant : OPTOMEC
Secteurs d'activité : Industrie, Aéronautique

LENS 500 Système hybride contrôlé / atmosphère ouvert.

La série LENS de machines-outils offre une impression 3D de haute qualité, à un prix abordable, avec une vitesse d’impression 10 fois supérieure à celle des systèmes Powder Bed Fusion, à un prix équivalant à environ 1/3 du prix.

Référence : OptomecLensMTS500
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

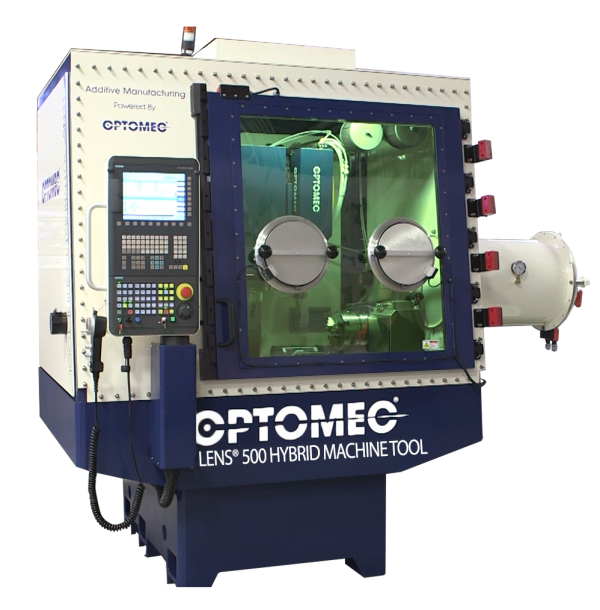

SYSTÈME ATMOSPHÈRE COMMANDÉ HYBRIDE LENS 500

Machine hybride abordable pour la fabrication et la restauration de composants métalliques de grande valeur.

Le système à atmosphère contrôlée hybride LENS 500 établit une nouvelle norme en matière de capacité financière et de performances pour les applications de fabrication d’additifs au titane et à l’aluminium. Le système comprend une enceinte de classe 1 exclusive à Optomec, scellée hermétiquement, ainsi qu’un système intégré de purification des gaz permettant de maintenir les niveaux d’oxygène et d’humidité à moins de 40 ppm.

Construit sur une plate-forme CNC robuste en fonte, le système comprend des vis à billes, une broche et un contrôle de haute précision pour les opérations d’usinage de précision. La fonctionnalité additive est activée avec la technologie de moteur d’impression Optomec LENS intégrée, notamment les doseurs de poudre Steadyflow ™ et le traitement LENS à refroidissement par eau.
tête, et SmartAM ™ contrôles en boucle fermée. Un laser à fibre haute puissance et des commandes avancées de Siemens complètent le système. Le puissant logiciel Optomec permet des stratégies de construction multiaxes combinant des opérations additives et soustractives dans un même parcours d’outils. Des recettes de départ en option, un service clientèle et un support technique sans pareil complètent le système à atmosphère contrôlée hybride LENS 500.

OBJECTIF 500 HY CA CARACTÉRISTIQUES

  • Contrôle total de l’atmosphère – qualité supérieure du métal
  • Plate-forme CNC en fonte – base solide et abordable
  • Capacité d’usinage CNC complète – pièces finies en un seul montage
  • Capacité totale des additifs pour lentilles – technologie éprouvée dans l’industrie
  • Mouvement jusqu’à 5 axes – pour les pièces complexes / réparations
  • Fibre Laser – haute performance / fiabilité
  • Contrôles en boucle fermée – cohérence de pièce à pièce
  • Matériaux communs: alliages Inconel, aciers inoxydables, alliages de titane

APPLICATIONS DE LENTILLES

  • Fabrication hybride
  • Prototypes fonctionnels finis
  • Réparer les pièces endommagées / usées
  • Restaurer des composants mal usinés
  • Remise à neuf de pièces existantes

LENS 500 HYBRID OPEN ATMOSPHERE SYSTEM

Machine-outil à la pointe de la technologie pour le traitement hybride des additifs et des métaux soustractifs.

Le système LENS 500 Hybrid Open Atmosphere définit un nouveau standard de performance en combinant la fabrication additive et soustractive dans une seule machine-outil. Le système utilise la technologie éprouvée du moteur d’impression LENS Optomec, intégrée de manière transparente dans la plate-forme CNC de classe 1 Laser Safe. Le système convient parfaitement au traitement des aciers inoxydables et à outils, des alliages à base de nickel, du cobalt, du tungstène et d’autres métaux non réactifs.

Construit sur une plate-forme CNC robuste en fonte, le système comprend des vis à billes, une broche et un contrôle de haute précision pour les opérations d’usinage de précision. La fonctionnalité additive est activée grâce à la technologie Optomec LENS intégrée, notamment aux doseurs de poudre Steadyflow ™, à la tête de traitement LENS refroidie par eau avec buses de distribution de poudre interchangeables et aux contrôles SmartAM ™ en boucle fermée. Un laser à fibre haute puissance et des commandes avancées de Siemens complètent le système.

OBJECTIF 500 HY CA CARACTÉRISTIQUES

  • Plate-forme CNC en fonte – base solide et abordable
  • Capacité d’usinage CNC complète – pièces finies en un seul montage
  • Capacité totale des additifs pour lentilles – technologie éprouvée dans l’industrie
  • Mouvement jusqu’à 5 axes – pour les pièces complexes / réparations
  • Fibre Laser – haute performance / fiabilité
  • Contrôles en boucle fermée – cohérence de pièce à pièce
  • Matériaux communs: aciers à outils et inoxydables, Inconels,
  • Hastelloy, Stellite, Carbure De Tungstène

APPLICATIONS DE LENTILLES

  • Fabrication hybride et / ou additive
  • Prototypes fonctionnels finis
  • Réparer les pièces endommagées / usées
  • Restaurer des composants mal usinés
  • Remise à neuf de pièces existantes

LENS 500 Hybrid CA System

PLATEFORME D’AUTOMATISATION

Mode additif X Y Z

  • LENS 500 HYBRID CA SYSTEM : 350 x 325 x 500 mm
  • LENS 500 AM CA SYSTEM : 500 x 325 x 500 mm

Mode soustractif X Y Z

  • LENS 500 HYBRID CA SYSTEM : 500 x 325 x 500 mm
  • LENS 500 AM CA SYSTEM : NA

Taille de la table XY / Charge utile

  • LENS 500 HYBRID CA SYSTEM : 600 x 300 mm / 100 kg
  • LENS 500 AM CA SYSTEM : 600 x 300 mm / 200 kg

Précision de positionnement: ± 0,005 mm

Répétabilité de positionnement: ± 0,0025 mm

Table rotative A axe (en option): amovible

  • Mode additif XYZ : LENS 500 HYBRID CA SYSTEM : 200 x 325 x 500 mm / LENS 500 AM CA SYSTEM : 350 x 325 x 500 mm
  • Mode soustractif XYZ: LENS 500 HYBRID CA SYSTEM : 350 x 325 x 500 mm / LENS 500 AM CA SYSTEM : NA
  • Ø de la table (mm) / charge utile: LENS 500 HYBRID CA SYSTEM : 170/100 kg avec contre-poupée / LENS 500 AM CA SYSTEM : 170/100 kg

Tourillon (Optional): permanent amovible

  • Mode additif XYZ : LENS 500 HYBRID CA SYSTEM : 350 x 325 x 300 mm / LENS 500 AM CA SYSTEM : 500 x 325 x 450 mm
  • Mode soustractif XYZ: LENS 500 HYBRID CA SYSTEM : 500 x 325 x 300 mm / LENS 500 AM CA SYSTEM : NA
  • Ø de la table: 120 mm
  • Taille maximale de la pièce Ø, H: LENS 500 HYBRID CA SYSTEM : 177 x 300 mm / LENS 500 AM CA SYSTEM : 177 x 450 mm
  • Poids maximum de la pièce: 35 kg
  • Axe rotatif “C”: 360 degrés
  • Plage d’inclinaison “A”: ± 110 degrés

Contrôleur CNC: Siemens 828

Sonde tactile Marposs: Option

Poids approximatif du système: 2500 kg

Dimensions du système: 1650 x 2050 x 2050 mm

DÉPÔT

CDRH Classe 1 / Air Boîtier: Standard

Antichambre Ø: 375 mm

Porte Pneuma Seal avec accès au gant: Standard / 2 ports pour gant

Niveau d’oxygène / humidité

  • LENS 500 HYBRID CA SYSTEM : <40 ppm
  • LENS 500 AM CA SYSTEM : <10 ppm

Mangeoires à poudre: jusqu’à 4

Gamme de puissance laser: 500 -2000 W

Contrôle de processus en boucle fermée: Option

2.5D Tool Path Socware: Option

Logiciel de trajectoire d’outil 5 axes: Option

USINAGE

Changeur d’outil: type de parapluie à 8 outils

Cône d’outil: CAT 40

Broche: 8 000 tours / minute

Distance du centre de la broche à la surface de la colonne: 381 mm

Nez de broche à la surface de la table: 76 – 584 mm

Pic moteur: 5600 W

Couple de broche: 47,4 Nm

LENS 500 HYBRID OPEN ATMOSPHERE SYSTEM

PLATEFORME D’AUTOMATISATION

Mode additif XYZ

  • LENS 500 HYBRID CA SYSTEM : 350 x 325 x 500 mm
  • LENS 500 AM CA SYSTEM : 500 x 325 x 500 mm

Mode soustractif XYZ

  • LENS 500 HYBRID CA SYSTEM : 500 x 325 x 500 mm
  • LENS 500 AM CA SYSTEM : NA

Taille de la table XY / Charge utile: 600×300 mm / 200 kg

Précision de positionnement: ± 0,005 mm

Répétabilité de positionnement: ± 0,0025 mm

Table rotative A axe (en option): amovible

    • Mode additif XYZ Course: 200 x 325 x 500 mm
    • Mode soustractif XYZ: LENS 500 HYBRID CA SYSTEM : 350 x 325 x 500 mm / SYSTÈME OA OA: NA
    • Ø de la table / charge utile: LENS 500 HYBRID CA SYSTEM : 170 mm / 100 kg avec système de poupée mobile / LENS 500 AM CA SYSTEM : 170 mm / 100kg

Tourillon (en option): LENS 500 HYBRID CA SYSTEM : amovible / LENS 500 AM CA SYSTEM : permanent

  • Mode additif XYZ : LENS 500 HYBRID CA SYSTEM : 350 x 325 x 300 mm / LENS 500 AM CA SYSTEM : 500 x 325 x 450 mm
  • Mode soustractif XYZ: LENS 500 HYBRID CA SYSTEM : 500 x 325 x 300 / LENS 500 AM CA SYSTEM : NA
  • Ø de la table: 120 mm
  • Taille maximale de la pièce Ø: H: LENS 500 HYBRID CA SYSTEM : 177 x 300 mm / LENS 500 AM
  • CA SYSTEM : 177 x 450 mm
  • Poids maximum de la pièce: 35 kg
  • Axe rotatif “C”: 360 degrés
  • Plage d’inclinaison “A”: ± 110 degrés

Contrôleur CNC: Siemens 828

Sonde tactile Marposs: Option

Poids approximatif du système: 2500 kg

Dimensions du système: 1650 x 2050 x 2050 mm

DÉPÔT

Boîtier CDRH Classe 1 Laser: Standard

Interverrouillage de la porte avant: standard

Mangeoires à poudre: jusqu’à 4

Gamme de puissance laser: 500 -2000 W

Contrôle de processus en boucle fermée: Option

2.5D Tool Path Sobware: Option

Chemin de l’outil 5 axes: Option

USINAGE

Changeur d’outil: type de parapluie à 8 outils

Cône d’outil: CAT 40

Broche: 8 000 tours / minute

Distance du centre de la broche à la surface de la colonne: 381 mm

Nez de broche à la surface de la table: 76 – 584 mm

Pic moteur: 5600 W

Couple de broche: 47,4 Nm
