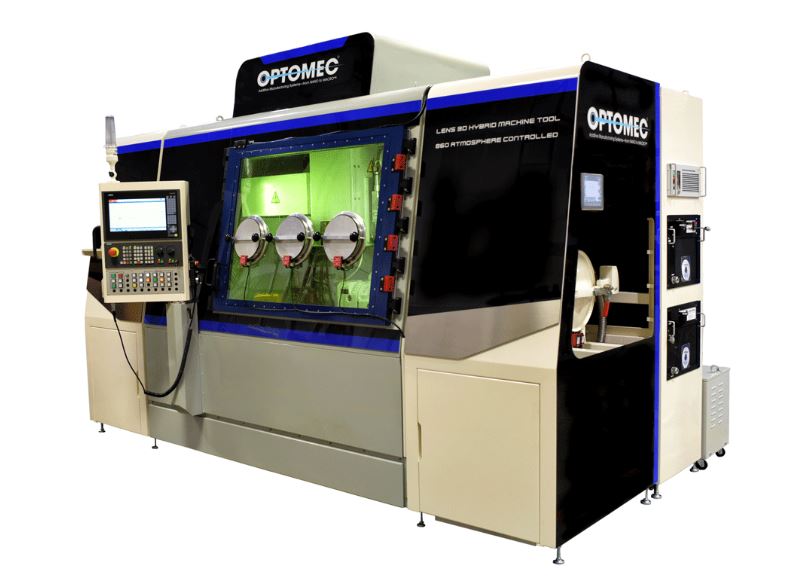

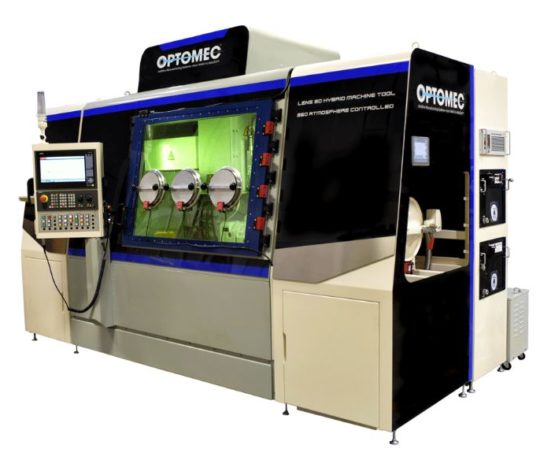

OPTOMEC – LENS MTS 860

Fabricant : OPTOMEC
Secteurs d'activité : Industrie, Aéronautique

Nouvelle imprimante 3D métal grand format avec usinage hybride, procédé DMD (Direct Metal Deposition)

Référence : OptomecLensMTS860
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Le procédé

Le procédé DMD pulvérise sur un substrat non plan une poudre métallique à travers une buse coaxiale traversée par un laser fibre qui fusionne la poudre. Pour la fabrication, réparation, revêtement d’usure et la finition de pièces en métal d’une taille allant jusqu’à 860 x 600 x 610 mm.

Deux modèles différents

  • Chambre de fabrication hermétique (Machine LENS 860 Hybrid Controlled Atmosphere (CA)). qui maintient en atmosphère contrôlée sous argon les niveaux d’oxygène et d’humidité inférieurs à 10 ppm pour le traitement des métaux réactifs tels que le titane
  • Alternativement, chambre de fabrication non hermétique (machine LENS 860 Hybrid Open Atmosphère (OA) (version protection gazeuse argon locale) offrant une plate-forme idéale pour le traitement de métaux non réactifs, tels que l’acier inoxydable, l’acier à outils Inconel…
    Laser à fibre haute puissance jusqu’à 3 kW,

Les avantages

  • Enveloppe de travail de 860 x 600 x 610 mm en version 3 axes, cylindre de 120 x 400 mm en version 5 axes
  • La machine existe en version hybride ou non : la configuration LENS Hybrid est équipée d’une broche de fraisage pour effectuer un usinage de finition sur une pièce imprimée sans devoir transférer le composant sur une deuxième machine d’usinage. Il est donc possible de mener des stratégies additives et soustractives sur la même machine, entre autres avec la chaine logicielle NX de Siemens ou le logiciel Mastercam.
  • L’intégration de la machine LENS 860, version CA ou NA, est facilitée par le fait qu’elle est équipée d’une commande numérique Siemens 840 D.



SYSTÈME ATMOSPHÈRE CONTRÔLÉE HYBRIDE LENS 860 PLATEFORME D’AUTOMATISATION

Mode additif X Y Z

  • LENS 860 HYBRID CA SYSTEM : 598 x 600 x 610 mm
  • LENS 860 AM SYSTEM : 860 x 600 x 610 mm

Mode soustractif X Y Z

  • LENS 860 HYBRID CA SYSTEM : 860 x 600 x 610 mm
  • LENS 860 AM SYSTEM : NA

Taille de table X Y / charge utile : 1000 x 600 mm / 600 kg

Précision de positionnement : ± 0,005 mm

Répétabilité de positionnement : ± 0,003 mm

Table rotative A axe (en option) : amovible

  • Taille de la table Ø: 170 mm

Tourillon 170 (en option): amovible

  • Taille de pièce maximale Ø, H: 260 x 350 260 x 460 mm
  • Poids maximal de la pièce en Horz / Vert: 100/50 100/50 kg
  • Axe rotatif “C”: 360 degrés
  • Axe d’inclinaison “A”: -15 / +115 degrés

Tourillon 250 (facultatif): permanent

  • Taille de la table Ø: 250 mm
  • Taille maximale de la pièce Ø, H: LENS 860 HYBRID CA SYSTEM : 860 335 x 360 mm / LENS 860 AM SYSTEM : 335 x 480 mm
  • Poids maximal de la pièce Horz / Vert: 100/75 kg
  • Axe rotatif “C”: 360 degrés
  • Axe d’inclinaison “A”: -30 / +120 degrés

Contrôleur CNC: Siemens 840D

Sonde tactile: Option

Poids approximatif du système: 5960 kg

Dimensions du système: 4068 x 2735 x 2660 mm

DÉPÔT

Boîtier étanche à l’air CDRH de classe 1: standard

Antichambre Ø: 375 mm

Porte Pneuma Seal avec accès au gant: Standard / 3 ports pour gant

Niveau d’oxygène / humidité

  • LENS 860 HYBRID CA SYSTEM : <40 ppm
  • LENS 860 AM SYSTEM: <10 ppm

Mangeoires à poudre standard: jusqu’à 4

Puissance laser : 500 – 3000 W

Contrôle de processus en boucle fermée: Option

2.5D Tool Path Soeware: Option

Chemin de l’outil 5 axes Soeware: Option

USINAGE

Changeur d’outil: 16 carrousel

Cône d’outil: CAT 40

Broche: 8 000 tours / minute

Distance du centre de la broche à la surface de la colonne: 700 mm

Nez de broche à la surface de la table: 120-730 mm

Pic moteur: 7000 W

Couple de broche: 95 Nm

LENS 860 HYBRID OPEN ATMOSPHERE SYSTEM AUTOMATION PLATFORM

Additive Mode X Y Z Travel

  • LENS 860 HYBRID OA SYSTEM : 598 x 600 x 610 mm
  • LENS 860 AM OA SYSTEM : 860 x 600 x 610 mm

Subtractive Mode X Y Z Travel : 860 x 600 x 610 mm

Table Size XY / Payload : 1000 x 600 mm / 600 kg

Positional Accuracy : ± 0.005 mm

Positional Repeatability : ± 0.003 mm

Rotary Table A Axis (Optional) : Removable

  • Table Ø : 170 mm

Trunnion 170 (Optional) : Removable

  • Table Size Ø : 170 mm
  • Maximum Workpiece Size Ø, H : 260 x 350 mm
  • Maximum Workpiece Weight Horz/Vert : 100 / 50 kg
  • Rotary Axis “C ” : 360 degrees
  • Tilt Range “A” axis : -15 / +115 degrees

Trunnion 250 (Optional) : Permanent

  • Table Size Ø : 250 mm
  • Maximum Workpiece Size Ø, H : LENS 860 HYBRID OA SYSTEM : 335 x 360 mm /  LENS 860 AM OA SYSTEM : 335 x 480 mm
  • Maximum Workpiece Weight Horz/Vert : 100 / 75 kg
  • Rotary Axis “C ” : 360 degrees
  • Tilt Range “A” axis :  -30 / +120 degrees

CNC Controller : Siemens 840D

Touch Probe : Option

System Approx weight : 5960 kg

System Dimensions : 4068 x 2735 x 2660 mm

LENS DEPOSITION

CDRH Class 1 Enclosure : Standard

Interlocked Front Door Access : Standard

Standard Powder Feeders : Up to 4

Laser Power Standard : 500 -3000 W

Closed Loop Process control : Option

2.5D Tool Path Sodware : Option

5 Axis Tool Path Sodware : Option

MACHINING

Tool Changer : 16 Tool Carousel

Tool Taper : CAT 40

Spindle : 8,000 rpm

Spindle Center Distance to Column Surface : Spindle Nose to Table Surface : 120-730 mm

Spindle Motor Peak : 7000 W

Spindle Torque : 95 Nm
