[Étude de cas Range Vision] Numérisation 3D d’ornements dans la cathédrale Alexandre Nevski, Nizhny Novgorod

22/03/21

RANGE VISION Alexander_Nevsky_Cathedral_Nizhny_Novgorod

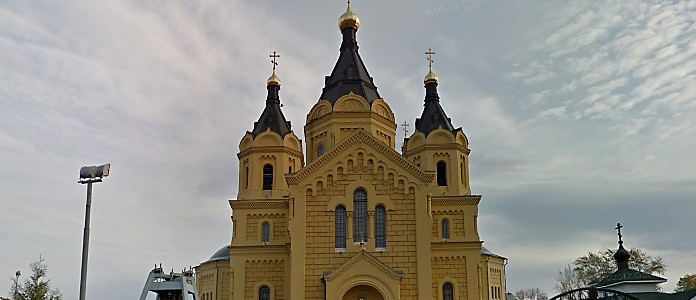

La cathédrale Alexander Nevsky et le scanner 3D Range Vision

Le studio d’art de Dmitry Zhamkov a de nouveau contacté le bureau de RangeVision à Nizhny Novgorod pour une tâche très intéressante. Cette fois, nous devons numériser trois ornements muraux dans la cathédrale Alexandre Nevski de Nizhny Novgorod, en Russie. Les motifs ornementaux n’ont pas été finis par l’artiste précédent, c’est pourquoi le travail ultérieur a été confié à Dmitry Zhamkov. Il est difficile et chronophage de faire ce genre de travail manuellement. Après tout, l’objectif principal du client n’était pas seulement la production de motifs ornementaux, mais la copie la plus fidèle du style de l’artiste précédent.

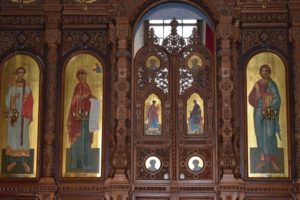

Range Vision ornaments_in_Alexander_Nevsky_Cathedral

Des tâches similaires ont été résolues par les scanners 3D RangeVision plus tôt: sur commande de l’artiste Dmitry Zhamkov, nous avons numérisé un motif sculpté pour la production sur une machine CNC. L’usinage sur CNC est utilisé dans de nombreuses industries. Le travail du bois des produits de décoration ne fait pas exception. Cela économise du temps, consacré au processus de production et réduit le coût du produit final. La numérisation 3D permet d’obtenir les modèles 3D finaux les plus précis avec des détails élevés afin que le client puisse rapidement écrire un programme pour une machine CNC afin d’automatiser la production de motifs ornementaux sculptés manquants.

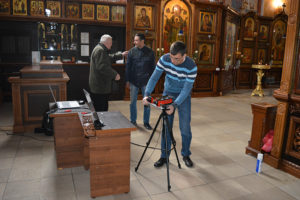

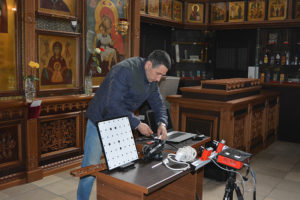

Range Vision preparation_for_3D_scanning_of_ornaments_with_Spectrum_3D_scanner_1Range Vision preparation_for_3D_scanning_of_ornaments_with_Spectrum_3D_scanner_2













Pour la réalisation du projet, nous avons utilisé le nouveau scanner 3D RangeVision Spectrum. Le poids total de l’équipement et des accessoires est de 10 kg, ce qui permet d’amener Spectrum sur les sites et bureaux des clients dans une valise sécurisée.

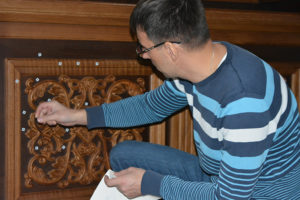

Nous avons couvert les ornements avec des marqueurs pour rendre la numérisation 3D plus précise et plus stable. Il suffisait d’appliquer des marqueurs uniquement sur un côté de chacun des ornements puisque les objets étaient symétriques.

Range Vision placing_markers_for_3D_scanning_of_ornaments_on_wall

Le motif sculpté sur la photo ci-dessus est resté en place en raison de sa taille. De plus, sa position était suffisamment basse pour compliquer la configuration des caméras et la hauteur du trépied. La numérisation de cet objet a été effectuée en position verticale. Le scanner RangeVision Spectrum 3D a fait face à la tâche grâce à un trépied réglable et une grande variabilité des zones de balayage.

Les deux autres ornements ont des tailles plus petites, nous les avons donc enlevés des murs et scannés en position horizontale.

Le post-traitement des données de numérisation dans le programme RangeVision ScanCenter a permis d’obtenir un modèle 3D final de haute précision.

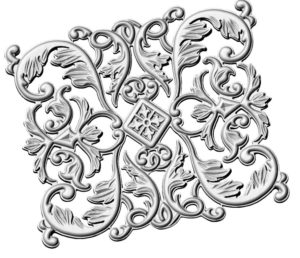

Le modèle 3D final

Range Vision 3D_model_of_scanned_ornament

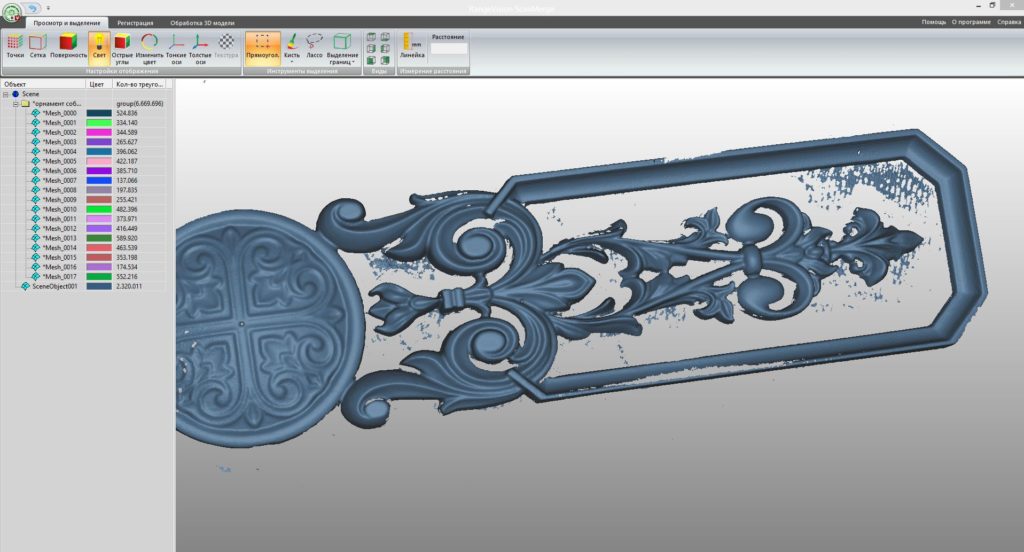

POST-TRAITEMENT DANS LE LOGICIEL RANGEVISION SCANCENTER

RANGE VISIONS preparation_of_3D_model_of_ornament_in_ScanMerge

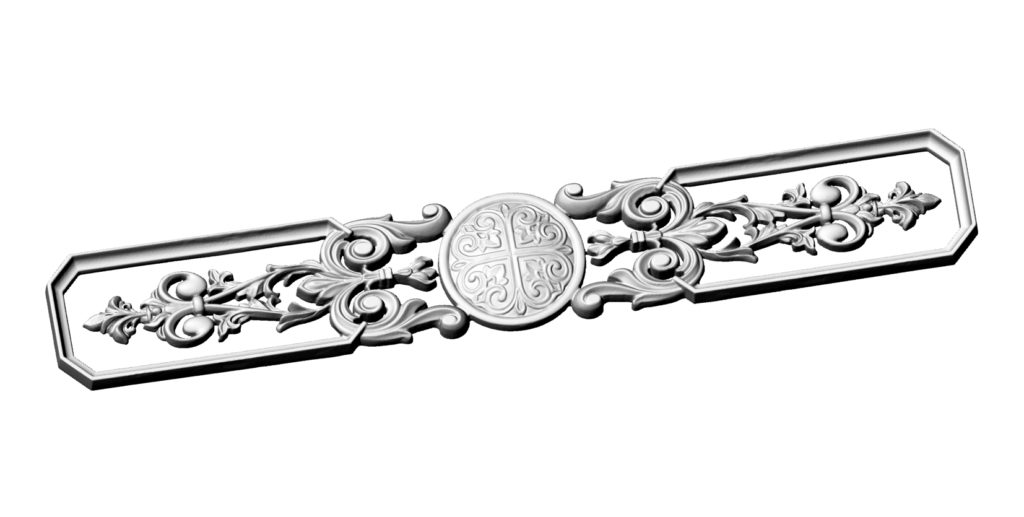

Le modèle 3D final

Range Vision 3D_model_of_scanned_ornament_2

ALIGNEMENT DES SCANS DANS LE LOGICIEL RANGEVISON SCANCENTER

Range Vision Ornament_3D_scans_alignment_in_RangeVison_ScanCenter_software

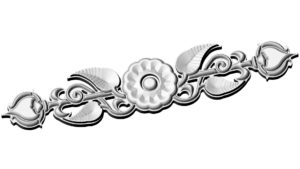

Le modèle 3D final

Range Vision 3D_model_of_scanned_ornament_3

D’après notre expérience, le scanner RangeVision Spectrum 3D fait parfaitement face à la numérisation des objets, qui sont dans les positions qui empêchent la numérisation.

Le processus de numérisation 3D a pris 5 heures, le post-traitement et l’alignement des scans ont pris 2 jours ouvrables.

Dmitry Zhamkov était satisfait du résultat. La qualité des modèles 3D finaux permet de produire des sculptures manquantes sur une machine CNC, donc de terminer le travail qui a été commencé.
