Etude des propriétés des structures lattices obtenues en fabrication additive au CEA List

9/01/18

Etude de l’impact du diamètre du brin sur les propriétés de la pièce finale fabriquée par notre machine HP Multi Jet Fusion

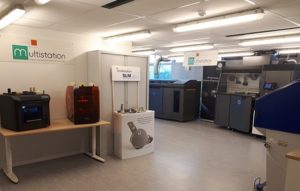

Dans un contexte de plein essor de la fabrication additive, Multistation, distributeur de la nouvelle solution de fabrication additive HP Multi Jet Fusion 3D, s’est récemment installé sur le campus Paris-Saclay, pour collaborer avec les équipes de l’institut CEA List spécialisées en contrôle non destructif (CND).



La fabrication additive constitue aujourd’hui un enjeu industriel majeur pour la production de pièces à la demande, à un coût économiquement viable. Ce nouveau procédé, qui fait l’objet de nombreuses recherches, requiert des contrôles poussés pour vérifier la qualité des pièces réalisées. C’est tout le sens de l’implantation de Multistation à Digiteo Saclay, au plus près des équipes du CEA List expertes en CND.



La génération de structure lattices, l’un des enjeux de la fabrication additive industrielle

Les procédés de fabrication additive permettent aujourd’hui la réalisation de pièces extrêmement complexes, que des solutions logicielles spécifiques (proposées par Multistation) permettent de concevoir. Les enjeux se focalisent aujourd’hui sur l’évaluation des propriétés mécaniques des structures lattices. Celles-ci dépendent notamment de leurs géométries particulières, du diamètre des brins, de la santé matière, du matériau utilisé, des paramètres d’impression et d’orientation.

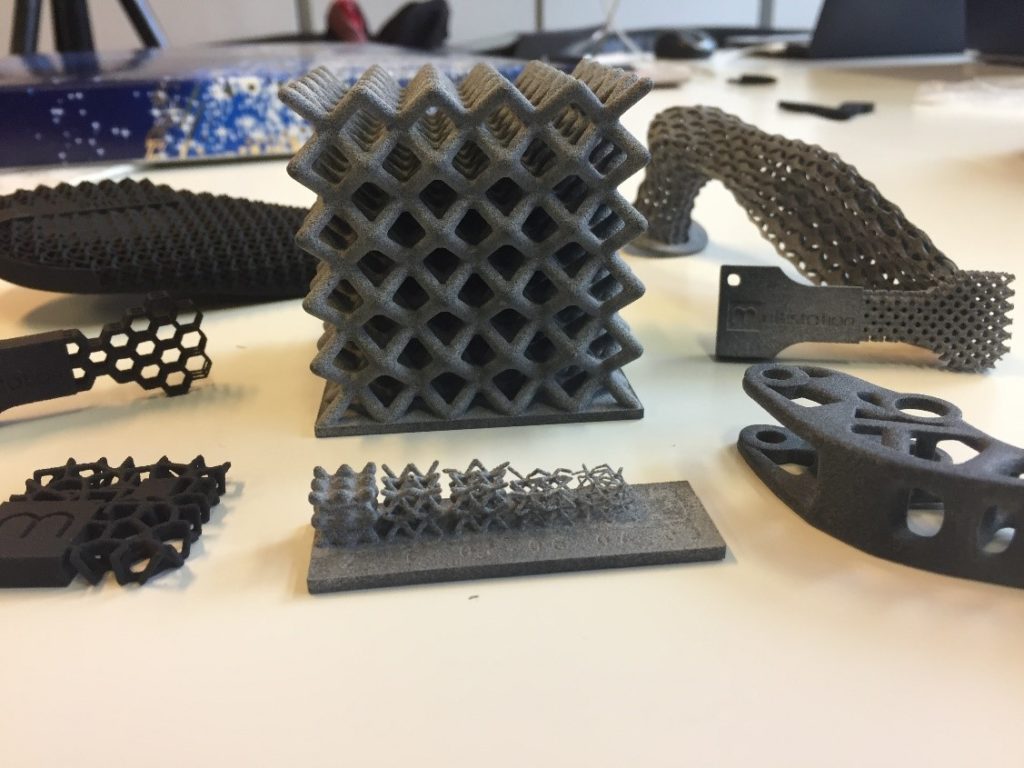

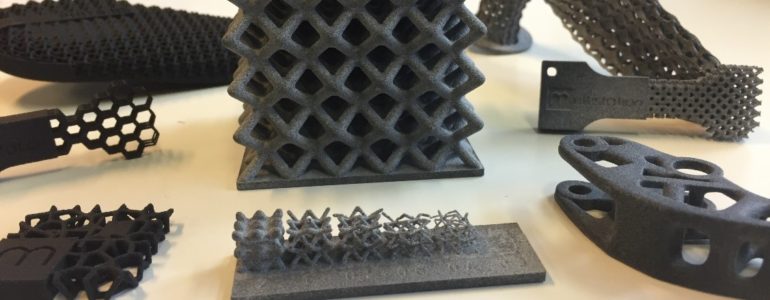

Etude de l’impact du diamètre du brin sur les propriétés de la pièce finale fabriquée par notre machine HP Multi Jet Fusion (0.3 mm à 2 mm)

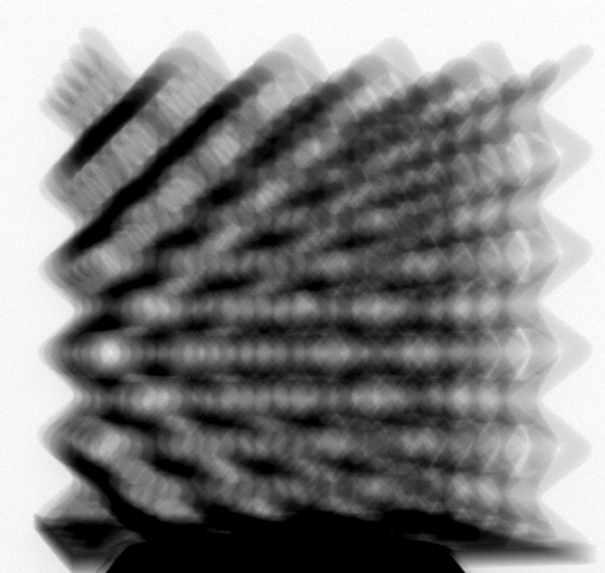

Projection radiographique d’une structure lattice



Coupe transverse issue du volume reconstruit par tomographie rayons X

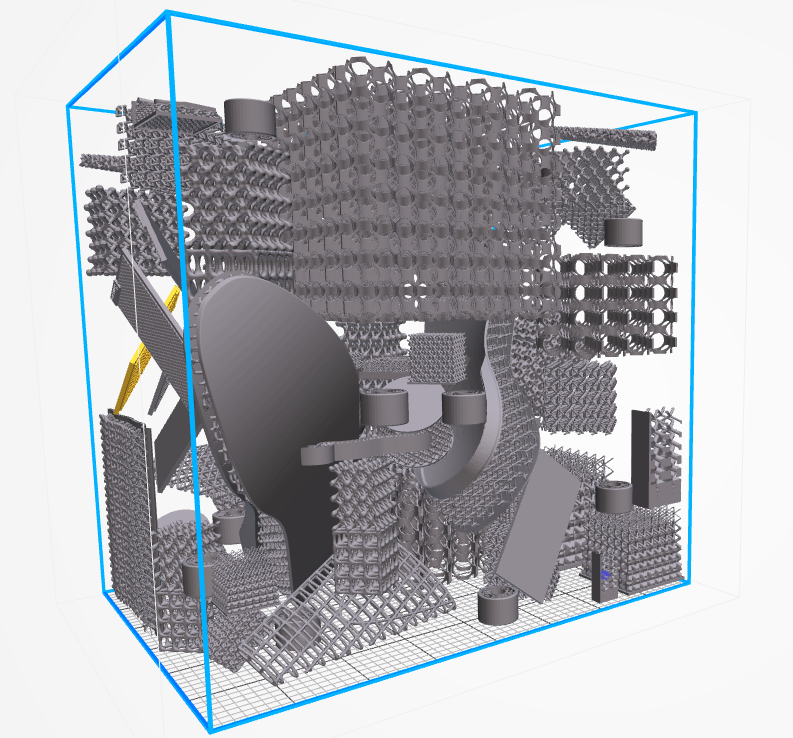

Exemple d’empilement de structures lattices conçues par Multistation et produites sur la HP Multi Jet Fusion



Multistation travaille également sur les problématiques suivantes :

  • Contrôle non destructif par tomographie X
  • Test de résistance comparé à une pièce« pleine »
  • Test d’amortissement de chocs et de vibrations
  • Allègement de structure pour des propriétés équivalentes
  • Amélioration et optimisation des performances mécaniques et thermiques

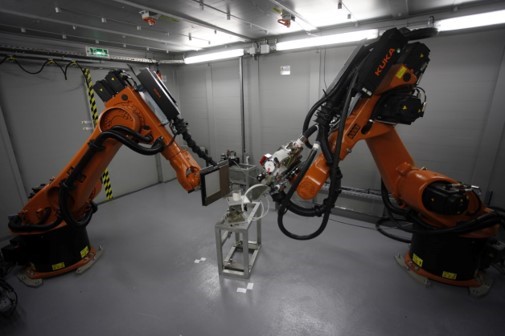

Exemple d’une tomographie robotisée d’une pièce réalisée sur une machine de fabrication additive métal SLM Solutions en Inox 316L.

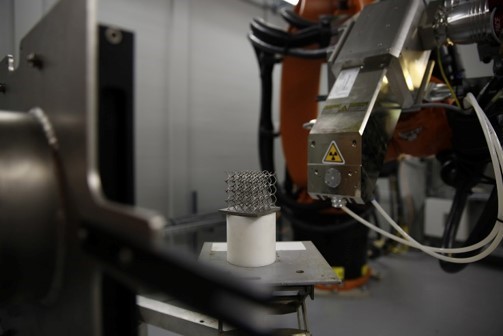

Inspection d’une structure lattice par tomographie à rayons X (plateforme Gerim 2).






A propos du CEA List

Le List, institut de CEA Tech, le pôle de recherche technologique du CEA, focalise ses recherches sur les systèmes numériques intelligents. Porteurs d’enjeux économiques et sociétaux majeurs, ses programmes de R&D sont centrés sur le manufacturing avancé, les systèmes cyberphysiques, l’intelligence artificielle et les technologies pour le patient numérique. En développant des technologies de pointe, le List contribue à la compétitivité industrielle de ses partenaires par l’innovation et le transfert technologique. La qualité de sa recherche partenariale a valu au List d’être labellisé Institut Carnot dès 2006 (Institut Carnot TN@UPSaclay).

En savoir plus :  www-list.cea.fr | @CEA_List | LinkedIn | YouTube.


A propos de Multistation

Créée en 1987, Multistation est basée à Dinard et Paris. Spécialisée dans l’intégration de solutions complètes de fabrication digitale et additive, métal et polymères, Multistation assure non seulement la fourniture et maintenance de ces équipements, mais réalise également des prestations de conseils sur l’ensemble de la supply chain de la fabrication additive.
