[INTAMSYS] Solution complète de rétro-ingénierie d’une boîte à gants d’avion

1/08/22

INTAMSYS - Complete Reverse Engineering Solution of an Aircraft Glove Compartment

SOLUTION COMPLÈTE DE RÉTRO-INGÉNIERIE D’UNE BOÎTE À GANTS D’AVION

NeoMetrix, revendeur officiel INTAMSYS, est un expert des technologies 3D et est très orienté solution. Découvrez comment les solutions 3D fonctionnent pour produire des pièces pour l’aérospatiale et de nombreuses autres industries ! Dans ce projet, une dernière pièce destinée à remplacer un compartiment sur le tableau de bord d’un avion a été imprimée sur le FUNMAT HT.

Le problème

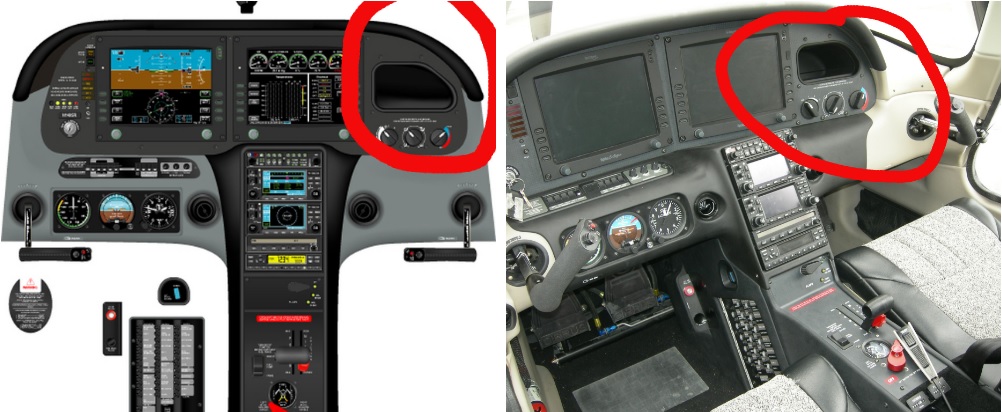

Nexair Avionics met à niveau les tableaux de bord des avions existants pour intégrer les dernières innovations en matière d’instrumentation numérique. Au cours du processus de mise à niveau, les pièces existantes, non liées à l’instrumentation, peuvent devoir être mises à jour ou remplacées. Dans le cas de ce projet, une nouvelle boîte à gants était nécessaire pour un avion Cirrus SR22. Malheureusement, cette pièce n’était plus disponible chez le fabricant.

INTAMSYS - Complete Reverse Engineering Solution of an Aircraft Glove Compartment

MÉTHODE TRADITIONNELLE

Traditionnellement, la pièce d’origine était retirée, puis minutieusement rétro-conçue à la main à l’aide d’outils tels que des étriers pour prendre des mesures et les saisir manuellement dans un programme de CAO pour créer un modèle 3D.

N’importe qui dans l’industrie aérospatiale comprend que les pièces d’avion en particulier sont très difficiles à mesurer à la main en raison de la géométrie complexe… même sur quelque chose d’aussi « simple » qu’une boîte à gants. Cela conduit à un fort potentiel d’erreurs dans la refonte initiale, ce qui entraîne de multiples itérations afin d’obtenir une pièce finale qui s’adapte correctement.

INTAMSYS - Complete Reverse Engineering Solution of an Aircraft Glove Compartment

SOLUTION

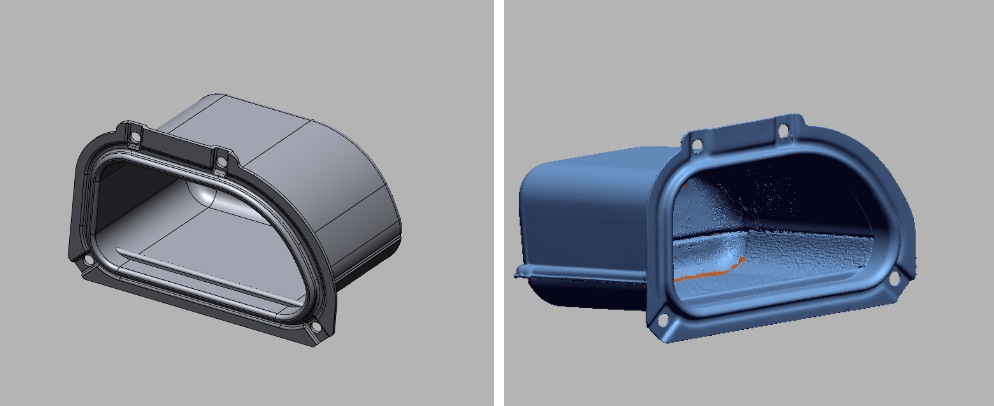

NeoMetrix utilise une technologie de numérisation 3D de pointe pour capturer rapidement la forme de pièces existantes telles que la boîte à gants de l’avion. Les données brutes, précises à .001″ sur une pièce de cette taille, sont automatiquement converties en fichier STL. La STL est ensuite transférée vers Geomagic design X pour être transformée en un modèle CAO 3D très précis. Design X propose des outils tels que l’analyseur de précision, qui permet à l’opérateur de comparer en permanence son travail de CAO à la numérisation d’origine, garantissant un équilibre entre la précision et l’intention de conception.

INTAMSYS - Complete Reverse Engineering Solution of an Aircraft Glove Compartment

Modèle CAO de données de numérisation

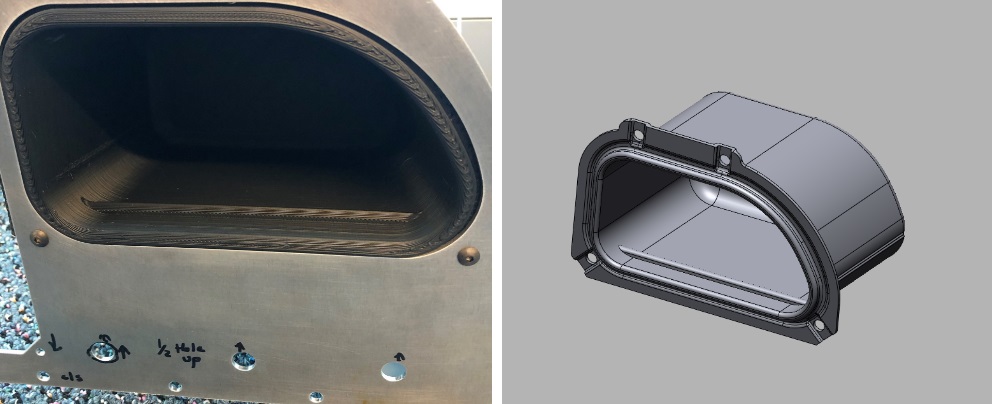

Dans ce cas, le modèle final a été repensé avec un matériau ABS pour tirer parti de l’impression 3D. La pièce d’origine était un assemblage multi-pièces composé de différents panneaux formés sous vide qui ont été collés ensemble pour compléter l’unité. La nouvelle conception est un composant unique qui peut être imprimé en 3D en une seule pièce sur des systèmes tels que l’INTAMSYS FUNMAT HT.

INTAMSYS - Complete Reverse Engineering Solution of an Aircraft Glove Compartment

Avantages

L’utilisation du logiciel de numérisation 3D et de conception CAO réduit considérablement le nombre de cycles de conception nécessaires à la fabrication d’une nouvelle pièce. En fait, la première itération du nouveau design va comme un gant (jeu de mots). Deuxièmement, l’utilisation de l’impression 3D pour le prototypage et la production élimine le besoin d’outillage coûteux. L’utilisation de ce processus de fabrication numérique directe permet également des modifications de conception rapides et économiques sur le produit, car il n’y a aucun coût d’outillage à prendre en compte.

A propos de NEOMETRIX

NeoMetrix Technologies, Inc. est une entreprise axée sur les solutions. Beaucoup de gens sont dupés par des vendeurs qui cherchent simplement à faire une vente – à pousser plus de produits. NeoMetrix adopte une approche complètement différente.

Tout d’abord, ils consultent les clients pour déterminer quelle serait la solution idéale pour eux, qu’il s’agisse de services, d’équipements, de logiciels ou d’une combinaison de ceux-ci.
Pour les ventes d’équipements, ils effectuent un examen complet de l’application du client, puis effectuent des démonstrations sur site ou sur le Web adaptées à l’utilisation réelle prévue par le client.
Enfin, ils conditionnent une solution spécifiquement adaptée à chaque client.

Ils ont développé de nombreuses relations à long terme avec des entreprises telles que Lockheed, la NASA, Pratt Whitney et bien d’autres.

https://neometrixtech.com/

A propos d’INTAMSYS

Les solutions tout-en-un d’impression 3D d’INTAMSYS portent l’ambition de rendre les vies futures entièrement personnalisables grâce à l’infinité de possibilités qu’offre l’industrie de la fabrication additive. Répondant aux normes industrielles les plus exigeantes, les imprimantes 3D INTAMSYS sont optimisées pour des applications dans des industries aussi diverses que l’automobile, l’aérospatiale, le pétrole et le gaz, le secteur médical, les gabarits et les fixations, ou même l’éducation.
