Meltio | Arbre cannélé bi-matière

26/01/24

Logo Meltio

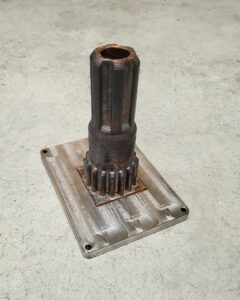

ARBRE CANNELÉ BI-MATIÈRE

Les arbres cannelés sont des composants mécaniques qui permettent la transmission du couple lorsque des mouvements linéaires et rotatifs sont nécessaires. L’impression bi-matière sur le Meltio M450 permet l’intégration transparente d’un codeur dans un arbre pour la mesure de la rotation et de la position.  L’arbre cannelé est fabriqué en acier inoxydable 316L (non magnétique) tandis que les inserts sont imprimés en acier doux (magnétiques). Un capteur statique à effet Hall est utilisé pour détecter la position et la vitesse de l’arbre cannelé, en détectant le champ magnétique des inserts magnétiques intégrés. Comme les inserts en acier doux sont entièrement recouverts par l’arbre en acier inoxydable, la résistance à la corrosion de l’arbre est préservée.

Applications

  • Assemblages mécaniques

Paramètres d’impressionMeltio_spline_shaft

  • Système : Meltio M450
  • Matériau : SS316LSi + acier doux
  • Gaz : Argon
  • Débit de gaz : 10 litres par minute (lpm)
  • Dimensions : 76 x 76 x 185 mm
  • Poids : 3,2 kg
  • Puissance du laser : 1000 W
  • Hauteur des couches : 1,2 mm
  • Temps d’impression : 11:59:00

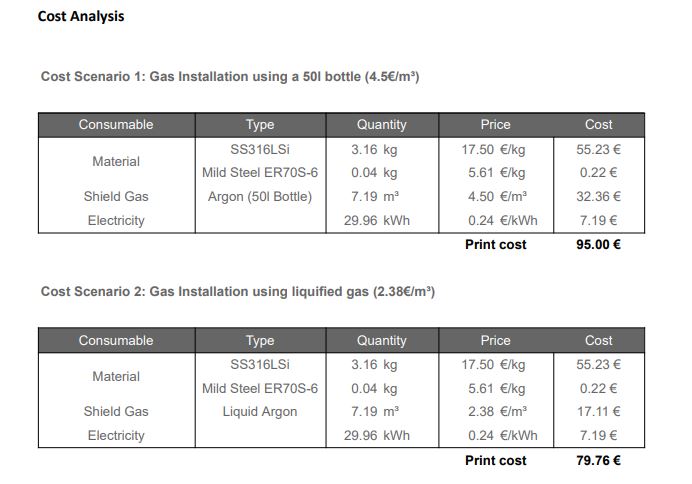

MOTEURS DE L’ANALYSE DE RENTABILITE

  • Méthode plus rapide.
  • Processus moins coûteux.
  • Réduction de la dépendance à l’égard de la chaîne d’approvisionnement.
  • Réduction des coûts d’inventaire et d’expédition grâce à la possibilité de produire la pièce en interne.
  • Production basée sur la demande.
  • Réduction de l’empreinte carbone par rapport aux méthodes de production traditionnelles.

Meltio_spline_shaft

  • Article de notre partenaire Meltio
