MELTIO | CHAMBRE DE COMBUSTION

22/08/23

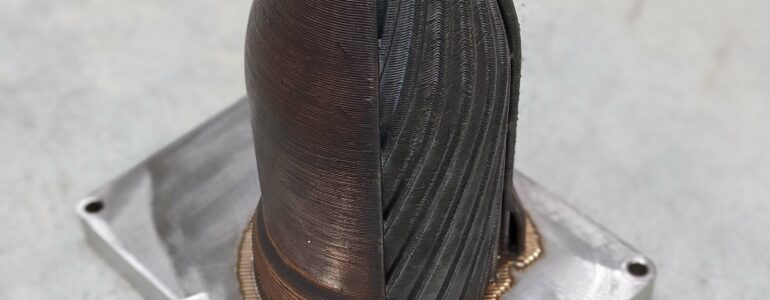

MELTIO - M450 - SS316L – Combustion Chamber

CHAMBRE DE COMBUSTION

Une « chambre de combustion » est l’élément d’un moteur-fusée où a lieu la combustion des propergols. C’est l’endroit où le carburant et l’oxydant sont mélangés et réagissent pour générer une grande quantité de chaleur et de gaz à haute pression. La chambre de combustion est conçue pour contenir et contrôler cette réaction de manière sûre et efficace. Elle peut avoir différentes configurations et caractéristiques, telles que des injecteurs pour l’introduction du propergol, des parois refroidies pour éviter la surchauffe et des systèmes de contrôle de la combustion.

Il s’agit d’une géométrie complexe qui ne pourrait jamais être réalisée en une seule étape.

Parametres d’impressionMELTIO - Rocket Nozzle

  • Système : Meltio M450
  • Matériau : Acier inoxydable 316
  • Gaz : Argon
  • Débit de gaz : 10 litres par minute (lpm)
  • Taille : 117 x 117 x 180 mm
  • Poids : 3,2 kg
  • Puissance du laser : 900 W
  • Hauteur de la couche : 0,6 mm
  • Heure d’impression : 12:17:00

Analyse des couts

Scénario de coût 1 : Installation de gaz à l’aide d’une bouteille de 50 litres (4,5 €/m³)

Consommable Quantité Prix Coût
Matériau

Bouclier

Gaz / Electricité

3,20 kg

7.37 m³

30,71 kWh

17,5 €/kg

4.50 €/m³

0,24 €/kWh

56.00 €

33.17 €

7.37 €

Coût d’impression : 96,54 €

Scénario de coût 2 : Installation de gaz utilisant du gaz liquéfié (2,38 €/m³)

Consommable Quantité Prix Coût
Matériau

Bouclier

Gaz / Electricité

3,20 kg

7.37 m³

30,71 kWh

17,5 €/kg

2.38 €/m³

0,24 €/kWh

56.00 €

17.54 €

7.37 €

Coût d’impression 80.91 €

  • Article de notre partenaire MELTIO
