MELTIO | PIGNON DE COURROIE

3/09/23

MELTIO

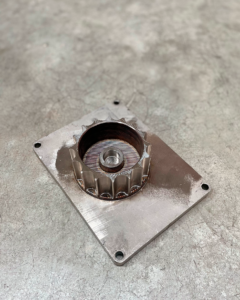

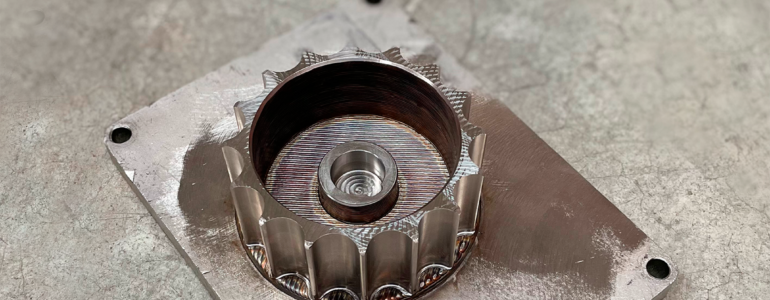

PIGNON DE COURROIE

Les pignons de courroie sont des composants mécaniques qui transfèrent le couple d’un arbre à une courroie dans un ensemble de transmission par courroie. Ces composants existent dans une large gamme de tailles et peuvent être utilisés dans l’automobile et dans plusieurs domaines industriels différents.

Paramètres D’impressionMELTIO

  • Système : Meltio M450
  • Matériau : Acier inoxydable 17-4 PH
  • Gaz : Argon
  • Débit de gaz : 10 litres par minute (lpm)
  • Taille : 102 x 102 x 45 mm
  • Poids : 1,62 kg
  • Puissance du laser : 900 W
  • Hauteur de la couche : 1,0 mm
  • Heure d’impression : 07:40:00

Matériau

Le SS17-4 PH est un acier inoxydable martensitique durci par précipitation, capable d’atteindre une dureté élevée et des propriétés mécaniques exceptionnelles tout en offrant une excellente résistance à la corrosion. Il est largement utilisé dans les industries du pétrole et du gaz, de l’aérospatiale, de l’énergie et de la défense. Les applications typiques comprennent les roues de pompes, les tuyaux, les composants mécaniques et les vannes.

Processus de fabrication

Le pignon pouvait être fabriqué soit par usinage CNC, en mettant au rebut environ 60 % de la masse du stock d’acier initial, soit par moulage, avec un coût de mise en place élevé.

La fabrication additive de la pièce via le procédé LMD de Meltio permet d’optimiser le matériau utilisé, tout en offrant une itération rapide de la conception et une flexibilité de fabrication ; le tout en préservant des propriétés mécaniques comparables à celles du 17-4 PH sous forme corroyée.

Analyse des coûts

Scénario de coût 1 : Installation de gaz à l’aide d’une bouteille de 50 litres (4,5 €/m³)

Consommable Quantité Prix Coût
Matériau Bouclier Gaz

L’électricité

1,62 kg

4.60 m³ 19,17 kWh

34,15 €/kg

4.50 €/m³ 0,24 €/kWh

55.32 €

20.70 €

4.60 €

Coût d’impression 80,62 €.

Scénario de coût 2 : Installation de gaz utilisant du gaz liquéfié (2,38 €/m³)

Consommable Quantité Prix Coût
Matériau Bouclier Gaz

Électricité

1,62 kg

4.60 m³ 19,17 kWh

34,15 €/kg

2.38 €/m³ 0,24 €/kWh

55.32 €

10.95 €

4.60 €

Coût d’impression 70.87 €.

  • Article de notre partenaire MELTIO
