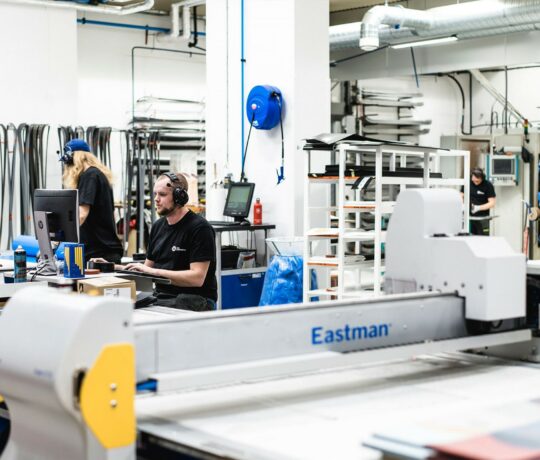

EASTMAN – S135 : table de découpe statique

Fabricant : EASTMAN
Secteurs d'activité : Aéronautique, Automobile, Ferroviaire, Industrie

Découpe, marquage et poinçonnage de précision simple à faible couche de tout matériau flexible avec la table statique S135 d’Eastman. Plusieurs surfaces de coupe sont disponibles pour s’adapter à diverses applications de coupe.

Référence : EASTMANs135
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

table de découpe statique S135

Le système de table statique d’Eastman est capable de couper, marquer, percer et poinçonner pratiquement n’importe quel matériau flexible à des vitesses allant jusqu’à 60 pouces par seconde (152,4 cm / s). La table de découpe statique s’est révélée être la ressource incontournable pour les matériaux comme le coton, le nylon et le vinyle ainsi que pour les matériaux difficiles à couper, tels que les mélanges de polystrand, de p-tex et de fibre de verre-polyester.

La configuration haute précision du système offre un mouvement multiaxe pour des coupes plus définies et précises. Le matériau est réparti sur la table statique par un opérateur ou à l’aide d’une barre de préhension pneumatique. La conception du système d’aspiration à plénum ouvert assure un flux d’air uniformément dispersé pour un maintien optimal du matériau. Ce système contrôlé par ordinateur dispose de capacités de zonage pour permettre la coupe dans une zone pendant que l’opérateur prélève simultanément des pièces dans une autre, maximisant ainsi la capacité de production quotidienne.

Le système de table statique est disponible dans une gamme de longueurs et de largeurs de système pour répondre aux demandes de prototypes, de pièces uniques et de séries complètes.

CARACTÉRISTIQUES

  • Choix de tête d’outil standard, robuste ou en fibre, avec des broches d’outils alignées et calibrées individuellement avec votre choix de plus de 60 lames, poinçons et encoches.
  • Une fonction de bibliothèque dans le logiciel de contrôle d’exploitation permet à l’opérateur d’enregistrer les pressions d’outil et les affectations de lame couramment utilisées en fonction des fichiers de travail et de matériau.
  • Empêchez les modifications non autorisées du système et du logiciel avec un accès de connexion restreint.

SURFACE DE COUPE

La surface de coupe standard est une feuille de plastique poreuse. Des surfaces de coupe alternatives sont disponibles pour optimiser les résultats de coupe pour tout matériau donné ou aider à contrôler les problèmes de contamination du matériau. Fiabilité éprouvée pour plus de 2000 heures d’utilisation normale.

MAINTIEN DES MATIÈRES

La S135 est équipée d’un système de vide à haut débit pour assurer un maintien optimal du matériau pour la coupe. La surface poreuse assure un flux de vide uniformément dispersé, peu importe où vous coupez. Les zones de coupe peuvent être désignées de manière à ce que la coupe ait lieu dans une zone tandis que l’enlèvement des morceaux a lieu dans une autre.

ÉVALUATIONS DE CONFORMITÉ INTERNATIONALE

L’ordinateur de commande et l’armoire de commande sont logés dans un boîtier ergonomique qui peut être scellé pour offrir une protection résistante à la poussière et à l’eau dans les environnements difficiles ou à haute teneur en particules. De plus, les connecteurs de câblage, les servomoteurs et les composants d’affichage satisfont aux exigences reconnues des classifications internationales de protection.

CONCEPTION INDUSTRIELLE POUR UNE UTILISATION RIGOUREUSE

  • Régulateur électropneumatique avancé pour un contrôle précis de la pression de l’outil
  • Connecteurs de câbles robustes
  • Accès facile, portes scellées pour l’inspection et l’entretien
  • Construction robuste avec revêtement en poudre résistant aux rayures
  • La série de variateurs est capable de maintenance prédictive basée sur l’état. Il s’agit de détecter les changements dans les vibrations de la machine et le frottement de vos entraînements par courroie, guides linéaires et engrenages afin que les pièces puissent être remplacées en conséquence avant qu’elles ne tombent en panne. Cette fonction génère automatiquement une limite d’avertissement de panne afin que les opérateurs de la machine puissent programmer un appel de service pour éviter les temps d’arrêt de la machine.

SÉCURITÉ

  • Quatre arrêts d’urgence à distance: deux sur le portique de coupe, deux montés sur le système
  • Des disques d’arrêt supplémentaires montés sur portique interrompent le fonctionnement du système jusqu’à ce qu’ils soient remis au neutre et réinitialisés. L’opération peut alors être reprise à partir de n’importe quelle position
  • La tête de l’outil est équipée d’une fenêtre de sécurité en plexiglas pour garder les mains libres du couteau pendant le fonctionnement
  • Point d’arrêt unique avec un système d’alimentation universel pour le verrouillage / étiquetage protège les employés contre un démarrage inattendu
Largeur 1,37 m ; 1,54 m ; 1,82 m ; 1,98 m ; 2,44 m ; 2,74 m ; 2,90 m ; 3,20 m ; 3,96 m + Largeurs personnalisées disponibles, contactez-nous pour plus d’informations.
Longueur 2,44 m ; 3,66 m ; 4,88 m ; 6,10 m ; 10,97 m + Longueurs personnalisées disponibles, contactez-nous pour plus d’informations.
Système de commande Double axe X, axe Y et axe thêta. Entraînement à crémaillère et pignon sur axes X et Y, servomoteurs sans balais
Électrique – Puissance de contrôle/PC 230 V, triphasé, 50/60 Hz, 5,4 kVA. Transformateur abaisseur/élévateur autonome requis pour les autres tensions.
Électrique –  Aspirateur 208/230/380/460V, 3 ph, 50/60 Hz, 7,5 CV, commande VFD en option
Puissance : Pneumatique 75 – 90 psi à 15 SCFM (5,17 – 6,2 bars à 0,42 cm)
Vitesse de coupe maximale 152,4 cm/seconde
Accélération maximale 1.3g
Vitesse X/Y maximale 152,4 cm/seconde
Consommation d’air comprimé 15 CFM
Niveau sonore <76 db(A)
Température de fonctionnement 12 – 37°C
Humidité 20 – 80% (sans condensation)
Avertissement : Les vitesses et accélérations réalisables dépendent de l’outil, du matériau et de l’épaisseur. Toutes les vitesses, dimensions, poids et données de performance indiqués sont approximatifs et sujets à changement sans préavis.
