Centre d’usinage 5 axes grand formaT
PRÉSENTATION

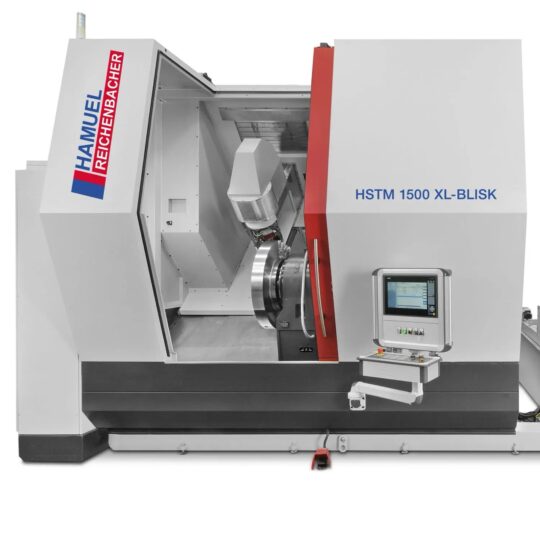

La HSTM 1500 XL Blisk est la version grand format de la gamme HSTM développée par Hamuel Reichenbacher, conçue spécifiquement pour l’usinage de blisks, impellers et roues de compresseur de grandes dimensions destinés à l’aéronautique, la défense et l’énergie.
Cette machine s’adresse aux fabricants confrontés à des composants de turbomachines de grande envergure — turbines industrielles, gros moteurs aéronautiques, compresseurs centrifuges — qui exigent à la fois une capacité d’usinage étendue et le niveau de précision propre à toute la gamme HSTM.
POURQUOI UN BLISK ?
Un blisk (contraction de blade et disk) est un composant de turbine où les aubes sont intégrées directement au disque, sans assemblage ni fixation mécanique. Cette conception, devenue incontournable dans la fabrication moderne de moteurs aéronautiques, répond à un double impératif : réduction du poids et amélioration du rendement.
Les avantages du blisk :
- Aucune liaison pied de pale / disque, donc aucun risque de jeu mécanique
- Aucun montage requis
- Aucune influence d’un joint sur le comportement du composant, notamment sous l’effet des forces centrifuges à haute vitesse
- Rendement de la turbine amélioré
- Durée de vie du composant allongée — absence de fissuration au pied des aubes
La fabrication d’un blisk consiste à usiner latéralement les profils d’aubes à partir d’un disque forgé, sur une fraiseuse CNC 5 axes. Le disque est bridé sur l’axe A et tourne pendant l’usinage, pendant que la tête de fraisage 5 axes pivote pour suivre la géométrie complexe des pales. Cette opération exige un savoir-faire pointu et des machines à la pointe de la technologie — c’est précisément le terrain de jeu de la HSTM 1500 XL Blisk.
APPLICATIONS
Blisks et impellers grand format
Usinage de blisks pour turbines à gaz industrielles, gros moteurs aéronautiques et compresseurs centrifuges de grande taille — applications où la dimension de la pièce dépasse la capacité des modèles standards de la gamme HSTM.
Aubes de turbines de grande envergure
Production d’aubes de turbines industrielles ou aéronautiques en matériaux à haute performance : Inconel, titane, aciers réfractaires — avec la même exigence de précision que pour les modèles compacts de la série.
Roues de compresseur
Usinage de roues de compresseur centrifuge pour les secteurs de l’énergie et de l’industrie pétrochimique, où la robustesse de la machine et la capacité de bridage de pièces lourdes sont déterminantes.
AVANTAGES
- Capacité étendue pour l’usinage de composants de grande envergure, sans compromis sur la précision
- Position inclinée à 45° des chariots, garantissant une excellente évacuation des copeaux et une visibilité optimale de la zone d’usinage
- Rigidité statique et dynamique élevée, stabilité thermique sur tous les axes
- Conception modulaire : pièces de rechange communes à toute la gamme HSTM
- Dynamique machine élevée pour des temps d’usinage réduits
- Accessibilité optimale pour la maintenance et le service
- Changement automatique des outils et des composants
- Compatible avec un système de chargement automatique de composants (en option) pour une production en continu sans opérateur
