KERN Microtechnik – Micro Vario

Fabricant : KERN Microtechnik
Secteurs d'activité : Aéronautique, Automobile, Industrie, Luxe

La KERN Micro Vario se caractérise par une haute précision, une fiabilité et de nombreuses options de configurations pour l’usinage du graphite, de la céramique, de métaux précieux et matériaux durs grâce à une gamme de broches d’usinage de 42 000tr/mn à 80 000tr/mn permettant l’ébauche et la superfinition.

Référence : KERNmicrotechnikMICROvario
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

COMPACT, TRÈS PRÉCISe, INCOMPARABLEMENT PUISSANTe

  • Conception compacte et encombrement minimal d’un peu moins de 4 m²
  • Stabilité maximale de la machine grâce à une gestion optimisée de la température Kern
  • Productivité élevée avec une précision inégalée
  • Qualité, flexibilité et compétitivité les plus élevées possibles
  • Fonctionnement multi-équipes sans surveillance grâce au changeur intégré pour jusqu’à 210 outils et max. 60 pièces
  • Interfaces certifiées pour les agrégats externes et les systèmes d’automatisation
  • Contrôle et maintenance ininterrompus pendant le fonctionnement

Axes : déplacement

  • X-axis : 350 mm
  • Y-axis : 220 mm
  • Z-axis : 250 mm
  • B-axis : -110° à +110° option -180° à +110°
  • C-axis : 360° sans fin

Axes : Dynamique

  • Vmax X, Y, Z : 30 m/min
  • amax X, Y, Z : 10 m/s²
  • vmax B : 100 1/min
  • vmax C : 200 1/min
  • vmax B : 100 1/min
  • vmax C : 200 1/min
  • couple pleine charge B : 648 Nm
  • couple constant B : 360 Nm
  • couple de maintien axe B (serré) : 300 Nm
  • couple pleine charge C : 135 Nm
  • couple continu C : 75 Nm

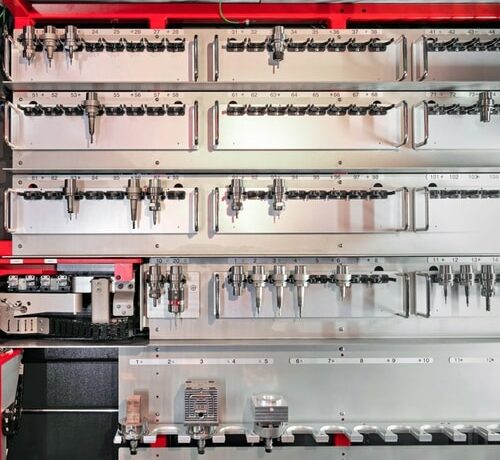

CHANGEUR D’OUTILS AUTOMATIQUE HSK 25

20 positions, 101 positions, 209 positions

  • Temps de changement d’outil : < 3 s
  • Temps puce à puce : < 4,5 s
  • Max. Diamètre de l’outil pour le changement automatique : 70 mm (chaque 2ème position du porte-outils n’est pas utilisée)
  • Max. Longueur d’outil pour changeur automatique incl. porte-outil : 150 mm

CHANGEUR D’OUTILS AUTOMATIQUE HSK 40

18 positions , 90 positions, 186 positions

  • Temps de changement d’outil : < 3 s
  • Temps puce à puce : < 4,5 s
  • Max. Diamètre de l’outil pour le changement automatique : 70 mm (chaque 2ème position du
  • porte-outils n’est pas utilisée)
  • Max. Longueur d’outil pour changeur automatique incl. porte-outil : 150 mm

CONTRoLE NUMÉRIQUE

  • Heidenhain TNC640

BROCHE HSK 25

  • nmax : 30 000 1/min
  • nmax (facultatif) : 50 000 1/min
  • Couple max (S1) : 1.6 Nm
  • Puissance max (S1) : 6 kW

BROCHE HSK 40

  • nmax : 42 000 1/min
  • Couple max (S1) : 5,9 Nm
  • Puissance max (S1) : 15 kW

BROCHE HSK 32

  • nmax : 40 000 1/min
  • Couple max (S1) : 2.1 Nm
  • Puissance max (S1) : 6,3 kW

SYSTÈME DE SERRAGE SUR 5ÈME AXE

  • EROWA Power Chuck P
  • Système 3R Magnum
