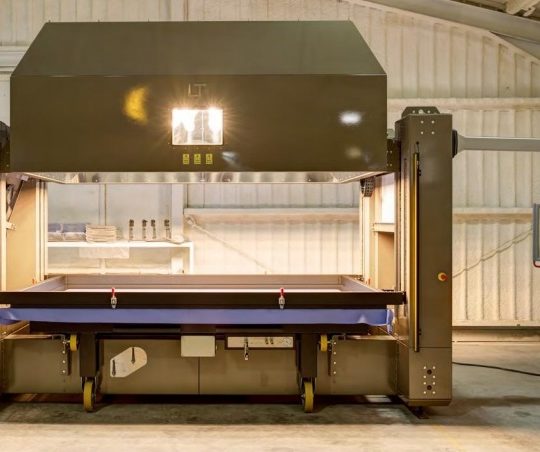

LT MACHINES – Machine de thermogainage/formage sous vide (HVA)

Fabricant : LT MACHINES
Secteurs d'activité : Aéronautique

Flexible et disponible en version automatisée, la machine HVA assure le laminage grâce à un système de chauffage infrarouge ou sous vide.

Référence : LTmachines-HV3 ou LTmachines-HV4
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

APPLICATIONS

La gamme de machines à application de chaleur et de vide (HVA) est conçue pour appliquer des stratifiés d’ingénierie décoratifs sur les panneaux intérieurs d’avions:

  • Flancs
  • Panneaux Dado et Trim
  • Plafonds
  • Cloisons
  • Coquilles
  • Portes de secours

STRATIFIES D’AERONEFS ET PLUS

Les machines HVA sont un type de presse à vide principalement utilisé par les avionneurs, les compagnies aériennes, les ateliers de maintenance tiers et les sous-traitants. Ils peuvent également être utilisés pour appliquer du cuir sur les intérieurs de voiture ou pour laminer des meubles tels que les toits et les tableaux de bord. Cela signifie qu’ils peuvent être utilisés pour produire des éléments intérieurs pour une large gamme de véhicules – pas seulement des avions, mais aussi des voitures, des camions, des trains, des bateaux et des bus.

Nous vendons souvent des applicateurs de chaleur et de vide à l’industrie automobile. Une application intéressante est l’application de films résistants aux graffitis pour la formation d’intérieurs.

COMMENT ÇA MARCHE ?

Un système de chauffage par rayonnement infrarouge à ondes courtes est utilisé pour ramollir le stratifié avant le formage. Ensuite, un système de membrane sous vide forme le stratifié à la surface du panneau.

Nos machines HVA permettent un contrôle précis et évitent le lustrage ou le délavage de la texture du stratifié d’ingénierie appliqué. La machine formera et liera le stratifié dans des creux profonds sans éclater ni bouillonner.

Nos presses à vide HVA sont fournies avec un outil universel qui vous permet d’entrer directement en production sans avoir à acheter beaucoup d’outils lourds et rigides.

MACHINES D’APPLICATEUR DE VIDE THERMIQUE

Ces appareils applicateurs de vide thermique résultent de 50 années d’expérience dans les travaux d’intérieur de cabine.

  • Installation rapide et simple
  • Conçu et construit pour une très longue vie
  • Adouci et raffiné
  • Haute qualité, robuste et fiable
  • Faible entretien
  • Fourni dans le monde entier
  • Chauffage infrarouge très réactif
  • Contrôle de la température hors pair
  • Excellente puissance de la presse à vide, avec pompe à vide intégrée

HVA 3

La nouvelle machine HVA-3 couvre tous les flancs et peut être utilisée pour les coques et les suites pour les classes First Class et Business. Des panneaux tels que les panneaux de plafond 777-300 et les portes basculantes peuvent également être manipulés.

HVA 4

Le HVA-4 a un lit plus grand. Il peut gérer tout le travail HVA-3, ainsi que les panneaux plus grands et les chargements multiples. Le HVA-4 dispose d’une automatisation supplémentaire des pièces mobiles.

HVA 4

DIMENSIONS

  • Taille duplateau : 3680 x 2410 mm
  • Zone de travail: 3468 x 2322 mm
  • Hauteur du plateau: 925 mm
  • Encombrement de la machine: 6516 x 4919 mm
  • Hauteur max. de la machine: 3201 mm
  • Poids de la machine: 5000 kg
  • Poids max. de l’outil: 800 kg
  • Température max. : 125 ºC
  • Cacuum max. : 0.948 bar

FONCTIONNALITÉS

  • plateau gigogne: non
  • Plateau électrique: oui
  • Double plateau : facultatif
  • Contrôle de la chaleur: programmable
  • Refroidissement par ventilateur: programmable
  • Contrôle du vide: programmable
  • Ampoules à hauteur réglable: oui
  • Enregistreur de données à 2 canaux: non
  • Enregistreur graphique: 6 canaux

CONTRÔLE

  • Enregistrement des données: oui
  • Programmes stockés: 30 en interne
  • Ethernet: oui
  • Thermocouples: types T – classe 1
  • Pyromètres: facultatif
  • Alimentation: CA 3 phases + Neutre + Terre
  • Tension: 380/440/480
  • Courant à pleine charge: 63 Amps

HVA 3

DIMENSIONS

  • Taille du plateau : 2760 x 1850 mm
  • Zone de travail: 2543 x 1762 mm
  • Hauteur du plateau: 832 mm
  • Encombrement de la machine: 5546 x 3712 mm
  • Hauteur max. de la machine: 3191 mm
  • Poids de la machine: 3200 kg
  • Poids max. de l’outil: 800 kg
  • Température max. : 125 ºC
  • Cacuum max. : 0.948 bar

FONCTIONNALITÉS

  • Plateau gigogne: oui
  • Plateau électrique: non
  • Double plateau : non
  • Contrôle de la chaleur: programmable
  • Refroidissement par ventilateur: programmable
  • Contrôle du vide: programmable
  • Ampoules à hauteur réglable: oui
  • Enregistreur de données à 2 canaux: facultatif
  • Enregistreur graphique: facultatif

CONTRÔLE

  • Enregistrement des données: en option
  • Les programmes enregistrés: 30
  • Ethernet: non
  • Thermocouples: types T – classe 1
  • Pyromètres: facultatif
  • Alimentation: CA 3 phases + Neutre + Terre
  • Tension: 380/440/480
  • Courant à pleine charge: 40 ampères
