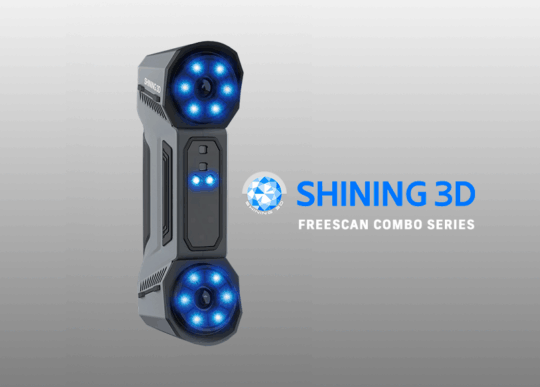

SHINING 3D – FreeScan Combo

Fabricant : SHINING 3D
Secteurs d'activité : Automobile, Education, Fablabs, Industrie, Aéronautique, Médical, Joaillerie, Ferroviaire

Le FreeScan de Shining 3D est un scanner léger et portatif grâce à un laser bleu et de la lumière infrarouge. Equipé de 4 modes différents, ce scanner peut scanner une large gamme d’objet.

Référence : SHINING3DFreeScanCombo
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Scanner 3D FreeScan Combo

Le FreeScan peut être utilisé pour diverses missions, allant de l’inspection de précision au reverse engineering dans une grande majorité de domaines industriels comme l’aérospatial, le médical, ou encore la fonderie. Avec 4 modes différents (balayage avec lignes multiples, une seule ligne, balayage fin, ou balayage infrarouge), il est possible de scanner des pièces avec des trous profonds qui ne seront pas altérés, et pour les pièces avec beaucoup de détails, les marqueurs ne sont pas nécessaires.

Scanner 3D FreeScan Combo

Informations générales

  • Classe de laser : Classe II (sûr pour l’œil)
  • Standard de connexion : USB 3.0
  • Dimensions : 193 mm x 63 mm x 53 mm
  • Poids : 620 g
  • Puissance en entrée : 12 V, 5.0 A
  • Température de fonctionnement : -20°C à 40°C
  • Humidité de fonctionnement : 10 % à 90 %
  • Certification : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50

Configuration d’ordinateur recommandé :

  • OS : Win 10/11, 64 bits
  • Carte graphique : Carte des séries NVIDIA GTX/RTX, égale ou mieux que la GeForce RTX 3060
  • Mémoire vidéo : ≥ 6 G
  • Processeur : I7-10700
  • Mémoire:≥ 32 GB

Modes de scan

Balayage à lignes multiples :

  • Source de lumière : 26 lignes laser
  • Distance de fonctionnement : 300 mm
  • Précision de balayage : Jusqu’à 0.02 mm
  • Précision volumétrique (1) : 0.02 + 0.033 mm/m
  • Vitesse de balayage : 1 860 000 points/s
  • Profondeur de balayage : 360 mm
  • FOV : 520 mm x 510 mm
  • Distance entre les points : 0.05 mm à 3 mm

Balayage à ligne unique :

  • Source de lumière : Une seule ligne laser
  • Distance de fonctionnement : 300 mm
  • Précision de balayage : Jusqu’à 0.02 mm
  • Précision volumétrique (1) : 0.02 + 0.033 mm/m
  • Vitesse de balayage : 1 860 000 points/s
  • Profondeur de balayage : 360 mm
  • FOV : 520 mm x 510 mm
  • Distance entre les points : 0.05 mm à 3 mm

Balayage fin :

  • Source de lumière : 7 lignes laser parallèles
  • Distance de fonctionnement : 200 mm
  • Précision de balayage : Jusqu’à 0.02 mm
  • Précision volumétrique (1) : 0.02 + 0.033 mm/m
  • Vitesse de balayage : 1 860 000 points/s
  • Profondeur de balayage : 360 mm
  • FOV : 520 mm x 510 mm
  • Distance entre les points : 0.05 mm à 3 mm

Scan infrarouge

  • Source de lumière : Source de lumière VCSEL
  • Distance de fonctionnement : 300 mm
  • Précision de balayage : /
  • Précision volumétrique (1) : 0.05 + 0.1 mm/m
  • Vitesse de balayage : 2 250 000 points/s
  • Profondeur de balayage : 1240 mm (2)
  • FOV : 600 mm x 600 mm
  • Distance entre les points : 0.1 mm x 3 mm

(1) : Basé sur le standard VDI/VDE 2634 partie 3. L’erreur entre l’espacement des sphères est évalué avec des artéfacts et des marqueurs à la longueur traçable et markers en les mesurant à différents endroits et orientations au sein du volume de fonctionnement

(2) : La profondeur de balayage peut être ajusté manuellement dans Scan infrarouge. Le maximum est 1240mm
