WALDRICH COBURG – Rectifieuses

Fabricant : WALDRICH COBURG
Secteurs d'activité : Industrie, Aéronautique, Automobile

Grandes rectifieuses

Référence : WaldrichCoburgGrinding
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Rectifieuses WALDRICH COBURG

WayGrind

Waldrich Coburg - WayGrind

La WayGrind est la grande machine-outil la plus précise au monde. Les fabricants de machines-outils du monde entier l’utilisent pour la fabrication de haute précision de leurs guidages. Cependant, l’utilisation des rectifieuses de guidage et de surface de WALDRICH COBURG ne se limite pas à la fabrication de haute précision de composants en fonte grise ou en acier pour machines-outils. Les composants en pierre dure (par exemple le granit), la céramique ou le béton polymère pour les machines à mesurer ou les plaques de mesure peuvent également être usinés.

D’autres applications typiques sont la rectification entièrement automatique de plaques de base pour plusieurs outils de machines de moulage par injection ou de plaques dans la fabrication de gabarits.

RailGrind

Waldrich Coburg - Railgrind

La RailGrind est une rectifieuse de haute précision pour la fabrication de guidages linéaires compacts. Si la machine est équipée de deux supports de meulage, un meulage simultané des deux côtés du profil des guidages linéaires est possible.

Lorsqu’elle est équipée de trois têtes de meulage, la machine dispose de deux supports de meulage avec une broche de meulage verticale sur le portique de la machine pour le meulage simultané des deux surfaces profilées latérales du guidage linéaire et d’un support de meulage avec une broche de meulage horizontale pour le meulage de la « surface de contact » du guidage linéaire. La précision la plus élevée est obtenue en usinant simultanément les trois surfaces de la pièce déterminantes pour la précision.

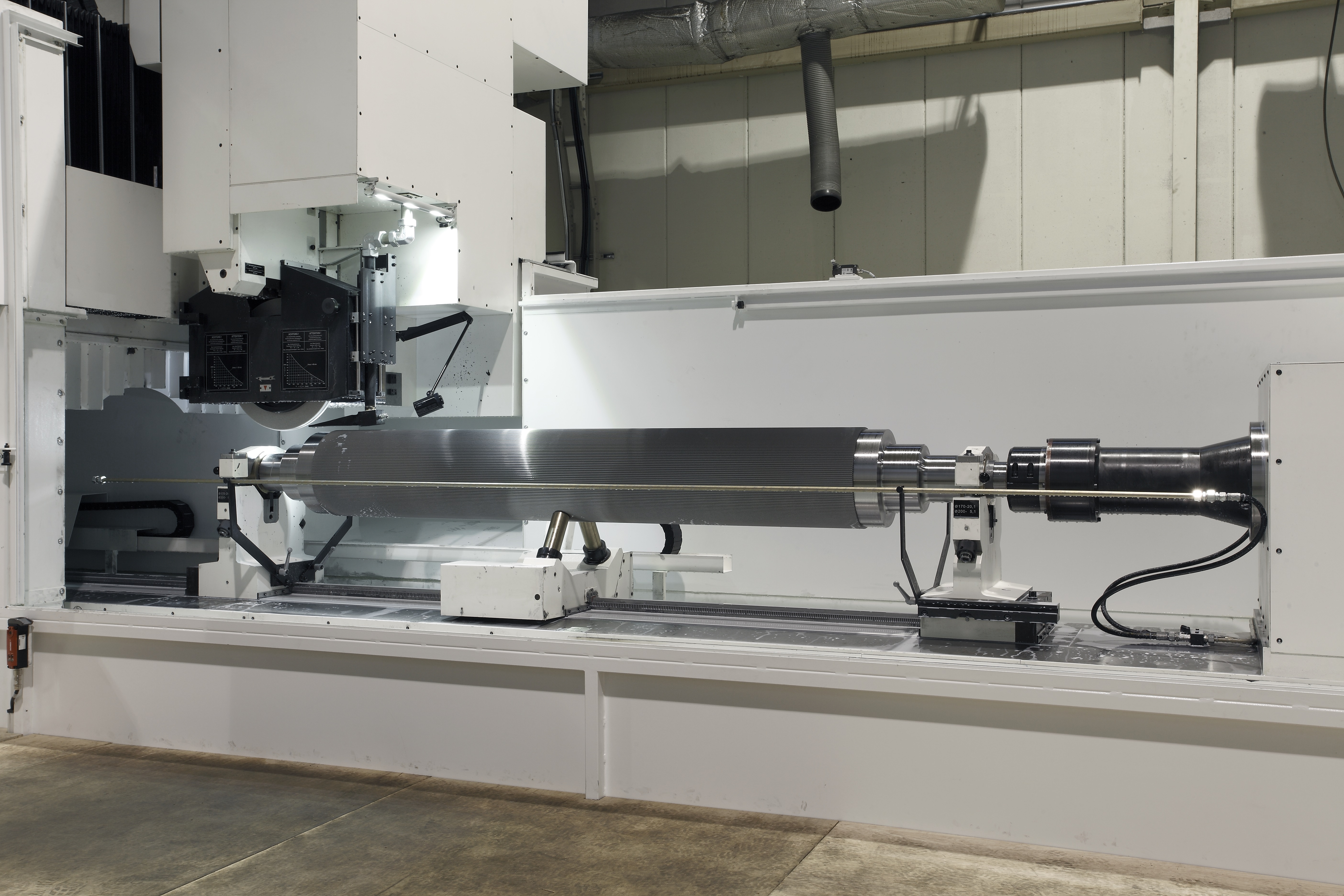

CorruGrind

Waldrich Coburg - CorruGrindLe CorruGrind est utilisé pour produire des rouleaux ondulés pour la fabrication de carton ondulé. Les installations modernes pour carton ondulé fonctionnent avec une vitesse de passage du papier allant jusqu’à 700 m/min. Cela place les exigences les plus élevées sur la précision de production des rouleaux ondulés. Si le papier devait parcourir le système à une vitesse aussi élevée, même les plus petits écarts dans le pas du profil de denture ou les erreurs de concentricité du rouleau ondulé entraîneraient une déchirure du papier. Du point de vue de la production et en raison de la grande précision impliquée, un rouleau ondulé peut être comparé à une roue dentée de précision, mais avec un profil de denture d’une longueur de 2 000 à 3 000 mm.

WayGrind

  • Largeur libre : 1 000 – 3 500 mm
  • Hauteur libre : 1 000 – 3 500 mm
  • Longueur d’installation : 2 000 – 15 000 mm
  • Puissance du support de broyage : 22 / 50 kW

RailGrind

  • Longueur d’installation : 4 000 – 8 000 mm
  • Puissance du support de broyage : 45 kW
  • Changement d’outil : semi-automatisé
  • Automatisation : Manipulation de pièces entièrement ou semi-automatisée

CorruGrind

  • Diamètre de la pièce : 200 – 650 mm
  • Longueur de pièce (max) : 4 700mm
  • Longueur de meulage (max) : 3 500 mm
  • Puissance du support de broyage : 55 / 75 kW

Fabricant

waldrich

WALDRICH COBURG

Spécialiste mondial des grandes machines portiques de fraisage et tournage L’entreprise WALDRICH, située à COBURG et fondée en 1920 par l’ingénieur Adolf Waldrich, connait une longue expérience dans le domaine des Machines-Outils. WALDRICH COBURG est l’un des leaders mondiaux dans le développement et la fabrication de machines-outils de grande qualité…
