Fraisage 5A

WALDRICH COBURG – TAURUS Gemini

Fabricant : WALDRICH COBURG
Secteurs d'activité : Aéronautique, Ferroviaire, Industrie

La TAURUS Gemini est toujours utilisé lorsque de grandes pièces doivent être usinées avec une grande précision ou lorsque le processus nécessite une stabilité de machine particulière.

C’est également le cas dans les industries de l’aérospatiale et de la fabrication de matrices et de moules.

Vous pouvez effectuer toutes les opérations nécessaires avec une seule machine : fraisage, tournage * et meulage *.

Pour un usinage extrêmement précis, Waldrich Coburg propose un pack précision **.

* uniquement possible avec table tournante intégrée
** optionnel

Référence : TaurusGemini
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

FRAISAGE – TOURNAGE – Meulage

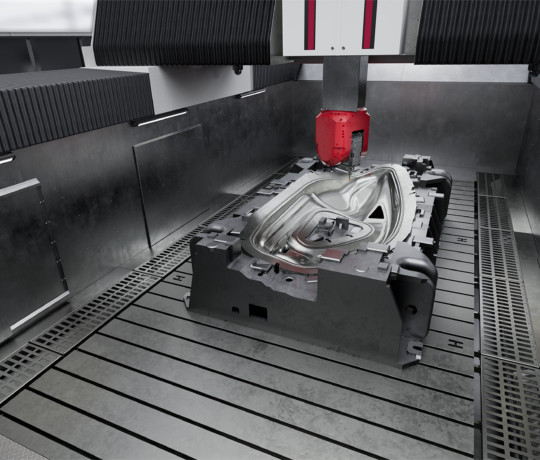

ZONE D’USINAGE

Avec la TAURUS Gemini, vous investissez dans un concept de machine qui combine de manière flexible plusieurs types de machines en un seul système.

Les opérations d’ébauche sont possibles avec une puissance allant jusqu’à 63 kW et jusqu’à 1 500 Nm. Pour les opérations de finition, des vitesses de broche allant jusqu’à 20 000 tr/min et une dynamique de machine élevée sont disponibles.

Tout cela sans compromis sur la stabilité, la précision et la disponibilité.

APERÇU

TAURUS Gemini

CHANGEUR D’OUTIL

Le changeur d’outils est spécialement adapté à vos besoins.

Il est non seulement extrêmement compact, mais également extensible grâce à sa conception modulaire et peut être utilisé de manière flexible.

Grâce à sa disposition spéciale, il n’y a pas de contamination des cônes d’outils par des copeaux ou du lubrifiant réfrigérant.

CHANGEUR D’UNITÉ DE BROCHE

Avec 6 emplacements de rangement pour unités de broche, la TAURUS Gemini est parfaitement équipée pour vos tâches d’usinage. En combinaison avec jusqu’à 120 outils, il couvre tous vos besoins.

Compactes et protégées de la contamination, les unités de broche peuvent être changées de manière entièrement automatique en très peu de temps.

VOIES DE GUIDAGE HYDROSTATIQUES

Les guidages hydrostatiques éprouvés dans le monde entier de WALDRICH COBURG sont également utilisés dans le concept dynamique du TAURUS Gemini.

Presque sans frottement ni usure, avec les meilleures caractéristiques d’amortissement et une énorme rigidité, vous obtenez les meilleurs résultats d’usinage sur toute la durée de vie de la machine.

Notre système de guidage unique est connu dans le monde entier pour sa durabilité et sa stabilité.

PRÊT POUR L’INDUSTRIE 4.0

Vous avez le choix entre les commandes Siemens 840 D sl ou Heidenhain TNC 640, vous offrant une configuration orientée vers l’avenir.

Avec l’interface UMATI, vous pouvez connecter votre machine à de nombreux autres systèmes.

Mindsphere de Siemens, Connected Machining de Heidenhain ou notre InPro vous aident à améliorer vos processus et à gérer vos machines.

Le TAURUS Gemini gère toutes les normes courantes de fabrication moderne.

SPECIFICITéS TECHNIQUES DE LA TAURUS 30 GEMINI

  • Axe X 4 300 mm / option 7 200 mm
  • Axe Y 4000 mm
  • Axe Z 1500 mm

Avance maxi : 40 m/min en X/Y/Z

Rapide : 40 m/min en X/Y/Z

Accélération : 3 m/s² en X/Y/Z

Tableau : 3 300 mm x 4 500 mm (7 250 mm)

Charge de la table : 5 000 kg/m²

Option plateau tournant : diamètre 3 300 mm ; Charge 12 000 kg, 120 tr/min

Entraînement principal : 6 000 tr/min ; 45/63 KW 1 250 Nm / 1 500 Nm (S1 / S6)

Motobroche : 20 000 min-1 ; 30kW ; 70 NM

Changeur d’outils : 60/120 places

Dimensions des outils : Ø 135 mm (Ø260 mm*), longueur 600 mm

Poids de l’outil : 20 kg / 30 kg en un seul changement

Poids de la machine : ~ 190 t
