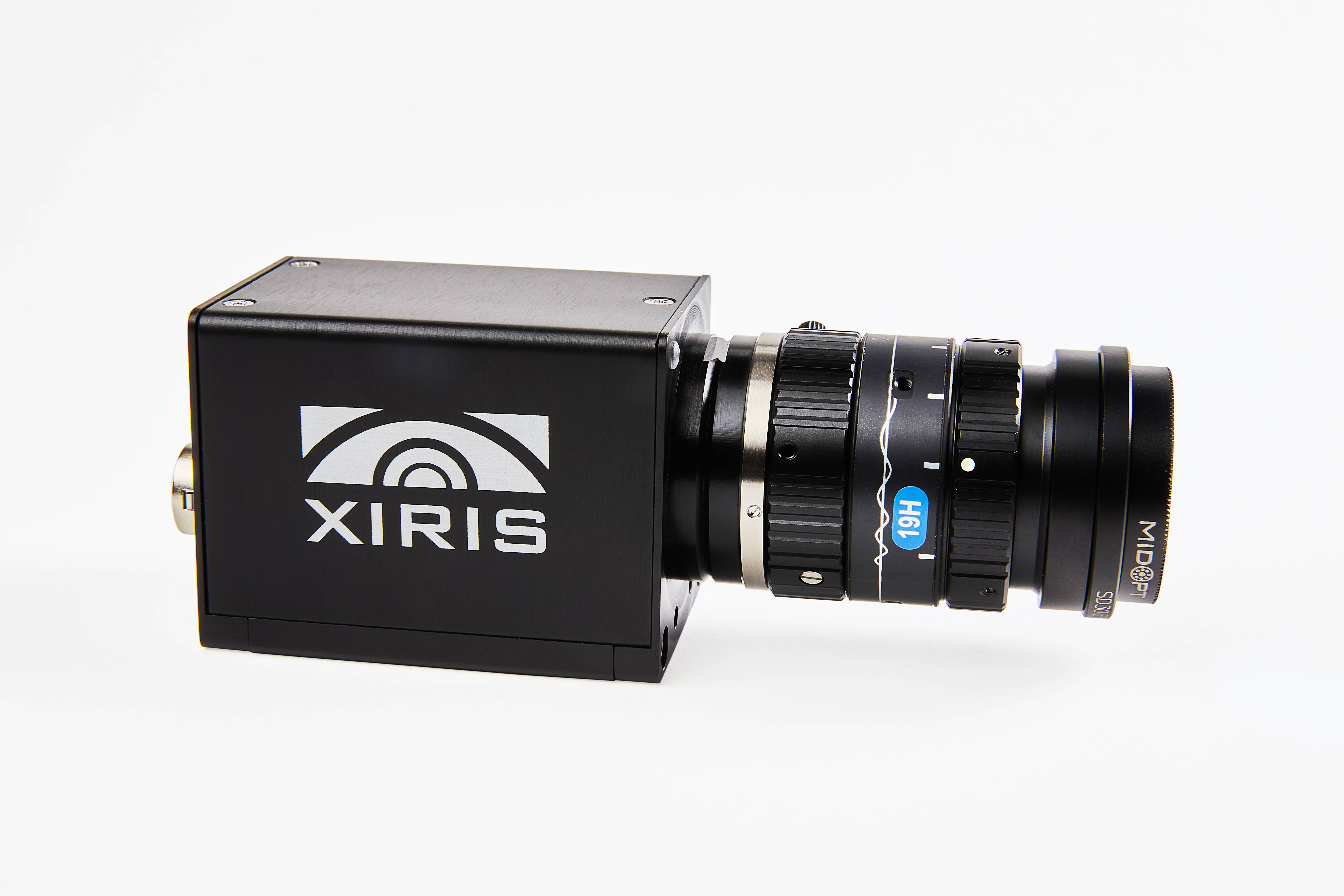

XIRIS – XIR 1800 : caméra thermique

Fabricant : Xiris Automation
Secteurs d'activité : Aéronautique, Automobile, Education, Ferroviaire, Industrie

La XIR-1800 est une caméra HDR (High Dynamic Range) conçue pour être utilisée dans les applications critiques de fabrication additive métalliques où les propriétés thermiques des caractéristiques clés doivent être soigneusement surveillées en temps réel.

En combinant une capacité HDR spectaculaire de 120+ dB avec une sensibilité au spectre infrarouge à ondes courtes (SWIR), la caméra thermique XIR-1800 fournit une imagerie améliorée de l’impression au-delà de ce qui est visible avec les caméras standards.

Référence : XIRISxir1800
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Caméra thermique XIR 1800

Avantages

Permet d’obtenir des images claires et très contrastées de l’arc de soudage ou du processus laser, du bain de fusion et du matériau environnant

Fournit une carte de température thermique pour surveiller les zones de soudure clés telles que le bain de fusion, le matériau déposé et le matériau de base environnant pour le contrôle en cours de processus et l’assurance qualité. De ~ 250 à plus de 1800°C.

Fournit des mesures de température étalonnées thermiquement dans la plage 350-1500 °C, en mode thermique.

Permet d’obtenir des images à travers la fumée ou les émanations pour fournir des vues exceptionnellement claires et en temps réel d’un procédé de fabrication additive.

Permet de capturer des processus pulsés à grande vitesse en temps réel grâce à l’obturateur global et à des fréquences d’images élevées, avec ou sans déclenchement.

S’intègre à la suite logicielle Xiris WeldStudio™ afin que plusieurs caméras de soudage Xiris (thermiques ou visuelles) et un microphone de soudage Xiris puissent être intégrés ensemble pour la synchronisation, la capture et l’analyse des données dans une seule et même plateforme logicielle performante.

Utilise des objectifs C-Mount et peut être configuré avec de nombreuses optiques pour s’adapter à toutes les applications.

  • Dimensions de la caméra : 40(W) x 43(H) x 66(L) mm sans objectif
  • Capteur d’image : 1 SWIR HDR InGaAs +120 dB
  • Poids de la caméra : 140 g sans objectif
  • Sensibilité aux longueurs d’onde : 900 – 1700 nm
  • Indice de protection : IP54 (sans boîtier)
  • Résolution : 640H x 512V pixels (pixels carrés de 15 µm)
  • Plage d’obturation : 10 µs – 5000 µs d’exposition
  • Plage de détection de la température : ~250 – 1800+ °C
  • Température ambiante : jusqu’à 35˚C ; jusqu’à 80˚C avec plaque de refroidissement
  • Calibré thermiquement : 350 – 1500°C
  • Connecteurs de la caméra : Verrouillage RJ 45 Ethernet (Cat 6+) ; Hirose HR10A pour E/S et déclenchement
  • Fréquence d’images : Jusqu’à 180 images par seconde en pleine résolution ; jusqu’à 1000 images par seconde en résolution réduite avec AOI.
  • Montage de l’objectif : Monture C/CS
  • Mode calibré thermiquement : 100+ fps, dépendant du matériel
  • Logiciel : Xiris WeldStudio™ 2.3.5 et ultérieur ; WeldSDK™ 2.2 et ultérieur Format des données d’image : Imagerie 14 bits ; Imagerie 16 bits avec thermique
  • Humidité : Fonctionnement : 20 à 80 % (sans condensation)
  • Contrôles de la caméra : Temps d’exposition, taux de trame AOI, format d’image, déclenchement et E/S.
