Les polymères haute température comme le PEEK, le PEKK et les autres membres de la famille PAEK sont devenus incontournables dans la fabrication additive de pointe. Leur capacité à résister à des températures extrêmes, à des charges mécaniques importantes et à des environnements chimiques agressifs en fait des solutions idéales pour les applications où les plastiques conventionnels ne suffisent plus.
Alors que de plus en plus d’ingénieurs explorent le remplacement du métal et les stratégies d’allègement, la maîtrise de ces matériaux techniques devient essentielle. Ce guide décrypte leurs propriétés, leurs exigences d’impression et leurs domaines d’application pour vous aider à faire les bons choix.
Les polymères haute température constituent une classe de thermoplastiques techniques conçus pour performer dans des environnements où la chaleur, les contraintes mécaniques et l’exposition chimique dégraderaient rapidement les matériaux standards. Ils se distinguent par leurs températures de transition vitreuse élevées, leurs points de fusion importants et leur stabilité thermique exceptionnelle.
De nombreux polymères de cette famille, notamment le PEEK et le PEKK de la famille PAEK, maintiennent une résistance mécanique adéquate à des températures dépassant 250°C et résistent à la déformation bien au-delà des limites des plastiques courants comme le nylon, l’ABS ou le PC.
Ces matériaux permettent de remplacer le métal dans des applications exigeantes tout en réduisant le poids, en améliorant la résistance à la corrosion et en permettant des géométries de pièces plus complexes. Leur résistance chimique les rend adaptés aux environnements industriels difficiles, et leurs propriétés isolantes sont précieuses pour les composants électriques et haute tension.
Dans des domaines comme l’aérospatial, les dispositifs médicaux, l’automobile et l’énergie, ces polymères ouvrent de nouvelles possibilités de conception en combinant durabilité, résistance thermique et capacité de mise en œuvre d’une manière que peu de matériaux peuvent égaler.
Les polymères haute température sont classés comme matériaux techniques car ils maintiennent leurs performances là où les thermoplastiques conventionnels échouent. Bien que leurs propriétés diffèrent des métaux, leurs caractéristiques mécaniques, thermiques et chimiques les placent dans le même espace de décision que les métaux pour de nombreuses applications exigeantes.
Ces polymères affichent des valeurs HDT très élevées, souvent supérieures à 200°C, ce qui leur permet de conserver leur forme et leur résistance sous charge thermique continue. Cette stabilité est essentielle pour les composants automobiles sous capot, les conduits aérospatiaux et les boîtiers électriques.
Des matériaux comme le PEEK et le PEKK offrent une résistance à la traction et à la flexion qui dépasse de loin celle des plastiques standards. Ce niveau de rigidité et de capacité de charge permet de remplacer l’aluminium dans les équerres, les montages et les composants structurels.
Ces matériaux haute température résistent à la propagation des fissures et aux charges cycliques, ce qui les rend adaptés aux pièces mobiles, aux assemblages soumis à des vibrations et à l’utilisation industrielle à long terme. Leur résistance à la fatigue explique leur adoption dans les intérieurs aérospatiaux et les pièces fonctionnelles.
Les polymères PAEK, PEKK, PEEK et PPSU restent stables lorsqu’ils sont exposés aux carburants, solvants, désinfectants et produits chimiques industriels. Cette large compatibilité chimique étend leur utilisation dans les secteurs de l’énergie, du pétrole et du gaz, des équipements de laboratoire et des environnements de stérilisation.
La durabilité de surface de ces polymères est nettement supérieure à celle des plastiques standards. Ils résistent à l’usure par friction, au contact glissant et à l’exposition aux particules, ce qui justifie leur utilisation dans les paliers, les engrenages et les boîtiers mécaniques.
De nombreux polymères haute température tolèrent la stérilisation à la vapeur répétée, les radiations gamma ou les désinfectants chimiques. Cela les rend idéaux pour les applications médicales et tout composant devant subir des cycles de nettoyage stricts.
Le PEEK est l’un des polymères les plus performants de la famille PAEK. Il fonctionne généralement en service continu à environ 240°C et maintient sa résistance mécanique même dans des environnements exigeants. Les ingénieurs choisissent le PEEK pour sa combinaison de résistance à la traction élevée, sa résistance chimique exceptionnelle et sa stabilité à températures élevées.
Le PEEK est utilisé dans des pièces de production réelles comme les paliers, les corps de pompe, les composants d’étanchéité, les connecteurs électriques et les équerres structurelles légères en aérospatial. Il excelle dans les environnements où le remplacement du métal est prioritaire, mais où rigidité et fiabilité ne peuvent être compromises.
L’impression du PEEK peut s’avérer difficile en raison de sa structure semi-cristalline. Elle nécessite un contrôle thermique strict, incluant une extrudeuse haute température, une chambre chauffée de manière constante et un recuit approprié pour éviter le gauchissement ou une mauvaise adhésion des couches.
Le PEKK appartient à la même famille PAEK que le PEEK mais se comporte différemment lors de l’impression. La distinction clé réside dans sa vitesse de cristallisation plus lente. Cela rend le PEKK plus tolérant dans la chambre de fabrication et mieux adapté aux géométries complexes ou aux pièces avec des épaisseurs de paroi variables. Le PEKK offre également une excellente résistance chimique et des propriétés mécaniques solides qui se rapprochent du PEEK.
Les ingénieurs choisissent le PEKK pour les conduits aérospatiaux, les équerres légères, les boîtiers industriels haute performance et les pièces qui bénéficient d’un processus de cristallisation plus contrôlé. Sa meilleure imprimabilité en fait une alternative populaire lorsque la précision dimensionnelle est critique.
Le PPSU est reconnu pour sa stabilité hydrolytique et son excellente résistance à la stérilisation à la vapeur répétée. Il résiste aux agents de nettoyage agressifs, aux désinfectants et aux environnements très humides, ce qui explique son adoption généralisée dans les secteurs médical et des laboratoires. Le PPSU performe bien dans les composants de manipulation de fluides, les plateaux de stérilisation et toute pièce devant endurer une exposition à long terme à l’humidité et à la chaleur.
Les équipes aérospatiales s’appuient également sur le PPSU pour les composants intérieurs car il combine résistance au feu, durabilité et facilité de mise en œuvre.

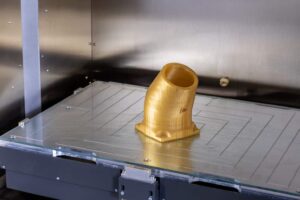

L’Ultem, ou PEI, est un polymère haute température plus économique qui conserve des performances mécaniques et thermiques impressionnantes. Bien que moins résistant que le PEEK ou le PEKK, il offre une rigidité fiable, une bonne isolation électrique et une résistance thermique adaptée aux environnements de production exigeants.
Cela fait de l’Ultem un matériau idéal pour les gabarits, les montages, l’outillage de production et les pièces grand format où l’efficacité des coûts compte autant que la performance. Son équilibre entre imprimabilité et résistance thermique en fait l’un des thermoplastiques techniques les plus largement adoptés.
Les variantes composites comme le CF PEEK et le CF PEKK incorporent un renforcement en fibre de carbone pour augmenter significativement la rigidité et la résistance à la traction. Ces composites surpassent les polymères standards lorsque rigidité maximale, stabilité dimensionnelle et allègement sont requis. Ils sont souvent utilisés dans les équerres aérospatiales, les pièces mécaniques à forte charge et les composants structurels où le remplacement du métal est l’objectif.
Bien que les composites offrent une résistance supérieure, les fibres ajoutées peuvent rendre l’impression plus exigeante en raison de l’usure abrasive des buses et du besoin d’un contrôle précis de la température.
Les polymères haute température exigent un contrôle bien plus strict de l’environnement d’impression que les matériaux standards. Leurs structures semi-cristallines, leurs points de fusion élevés et leur sensibilité aux fluctuations thermiques signifient que le succès d’impression dépend de l’obtention d’une enveloppe thermique totalement stable.
Pour traiter des matériaux comme le PEEK, le PEKK et autres polymères PAEK, l’extrudeuse doit atteindre des températures entre 350 et 450°C. Ces polymères ne s’écoulent pas correctement à des températures plus basses, et une énergie de fusion insuffisante entraîne une mauvaise adhésion des couches, un gauchissement et une cristallisation incomplète.
Une buse durcie est essentielle car des matériaux comme le CF PEEK et le CF PEKK sont hautement abrasifs. Les buses en laiton standard s’usent rapidement et dégradent la précision d’impression. Un flux de fusion stable est également important pour les polymères semi-cristallins, car les fluctuations introduisent des contraintes internes et augmentent le risque de gauchissement ou de délamination.
Une chambre contrôlée à haute température entre 100 et 180°C est vitale pour imprimer le PEEK, le PEKK et matériaux similaires. La chambre chauffée prévient les gradients de température abrupts autour de la pièce imprimée et maintient un environnement uniforme pour une cristallisation appropriée.
Sans chaleur de chambre, les pièces refroidissent trop rapidement, ce qui cause des contraintes internes, du gondolage et des fissures. Une chambre chaude permet aux chaînes polymères de s’orienter correctement et de se solidifier dans une structure stable qui maintient la précision dimensionnelle.
Le plateau de fabrication doit également fonctionner à des températures élevées, généralement entre 120 et 160°C. Cela aide les premières couches à adhérer solidement et réduit le risque de gauchissement sur de grandes surfaces. Les polymères techniques se contractent en refroidissant, donc prévenir le retrait précoce est essentiel.
Les méthodes d’adhésion efficaces incluent les feuilles PEI, les surfaces Garolite, les adhésifs haute température et les plateaux texturés. Le bon choix dépend du polymère et de la géométrie de la pièce, mais tous visent à maximiser la stabilité de la première couche.
Les polymères haute température nécessitent souvent un post-traitement pour atteindre des performances optimales. Le recuit est l’une des étapes les plus importantes car il permet une cristallisation supplémentaire après l’impression. Un recuit approprié augmente la résistance, améliore la stabilité thermique et réduit les contraintes internes.
Le retrait des supports peut également nécessiter des températures élevées ou une assistance par solvant, selon le matériau. Enfin, la stabilisation dimensionnelle est importante pour les applications exigeant des tolérances serrées. Cela peut inclure des cycles de refroidissement contrôlés ou un usinage post-impression.

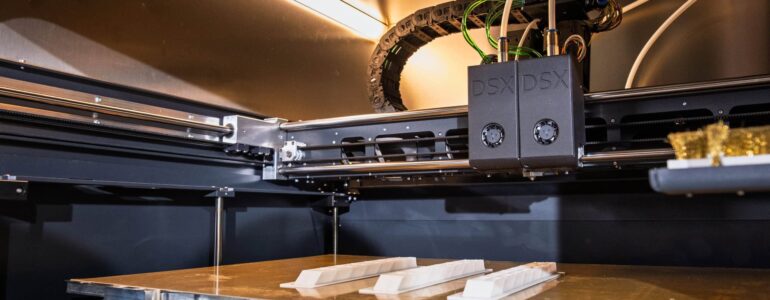

Les imprimantes 3D grand format BigRep, comme la BigRep IPSO 105 ou la BigRep STUDIO G2, intègrent ces systèmes de contrôle thermique avancés pour garantir des impressions réussies en polymères haute température.
Les polymères haute température sont utilisés dans de nombreux secteurs avancés car ils combinent résistance, stabilité et résistance chimique dans des environnements où les plastiques traditionnels échouent.
Les équipes aérospatiales utilisent le PEEK, le PEKK et leurs variantes composites pour remplacer les équerres métalliques, les conduits et les composants intérieurs. Ces polymères offrent des économies de poids significatives qui se traduisent directement par une efficacité énergétique accrue. Leur capacité à résister aux vibrations, à la chaleur et aux contraintes mécaniques long terme les rend idéaux pour les pièces structurelles et semi-structurelles.
Les applications médicales bénéficient de matériaux comme le PPSU et le PEEK car ils tolèrent les cycles de stérilisation répétés sans se dégrader. Le PPSU est utilisé pour les plateaux, poignées et dispositifs de manipulation de fluides, tandis que le PEEK est sélectionné pour les composants implantables en raison de sa biocompatibilité, sa résistance et sa résistance aux désinfectants.
Les ingénieurs automobiles utilisent le PEEK et le PEKK pour les composants sous capot qui doivent endurer des températures élevées, l’exposition aux carburants et les contraintes mécaniques. Ces matériaux soutiennent également la production de connecteurs électriques durables et de boîtiers de capteurs nécessitant stabilité thermique et résistance chimique long terme.
Dans les secteurs de l’énergie et de l’industrie, les polymères haute température sont choisis pour les boîtiers résistants chimiquement, les composants de pompe et les pièces opérant dans des environnements de traitement difficiles. Leur capacité à résister aux fluides corrosifs, à la chaleur et aux charges mécaniques élevées les rend adaptés aux équipements pétrole et gaz, aux lignes de traitement chimique et aux machines industrielles.
Les équipes de fabrication s’appuient sur des polymères comme le PEI, le PEEK et les grades composites pour les gabarits haute température, les montages et l’outillage d’extrémité de bras. Ces matériaux maintiennent la stabilité dimensionnelle sous chaleur, offrent une rigidité élevée et permettent une itération rapide d’outils de production à moindre coût que le métal.
BigRep accompagne l’ensemble du cycle de vie de l’impression de polymères haute température en fournissant des outils, une expertise et des conseils applicatifs qui aident les équipes à réussir avec des matériaux comme le PEEK, le PEKK, le PPSU et le PEI.
La capacité grand format permet aux ingénieurs de produire des composants fonctionnels de grande taille qui seraient difficiles ou impossibles à fabriquer sur des systèmes plus petits. Cela est particulièrement précieux pour l’outillage, les montages et les pièces de production industrielle qui bénéficient de l’espace dimensionnel que les systèmes BigRep offrent.
Au-delà du matériel, BigRep propose un soutien au développement d’applications pour aider les équipes à identifier le bon matériau et la bonne stratégie d’impression pour chaque cas d’usage. Avec une vaste expérience de travail avec les polymères techniques, les consultants BigRep comprennent les considérations thermiques, mécaniques et chimiques qui influencent la qualité des pièces.
Les polymères haute température comme le PEEK, le PEKK, le PPSU et le PEI continuent de gagner en importance car ils permettent aux ingénieurs d’atteindre des performances de niveau métallique avec un poids réduit, un coût inférieur et une plus grande flexibilité de conception. Leur adoption s’étend aux secteurs aérospatial, médical, automobile, industriel et de la fabrication, où durabilité, performance thermique et résistance chimique sont critiques.
L’impression réussie de ces matériaux dépend du choix du bon polymère, de la compréhension de son comportement et du maintien d’un environnement thermique contrôlé à travers l’extrudeuse, la chambre et le plateau de fabrication.
Le choix du matériau et les conditions d’impression déterminent si une pièce atteint son plein potentiel mécanique. Les ingénieurs qui associent le bon polymère haute température avec la stratégie d’impression correcte peuvent débloquer de nouvelles opportunités en allègement, outillage et applications de production.
