L’impression 3D massive de Benchy, une référence pour les imprimantes 3D grand format

L’objet imprimé en 3D le plus fréquemment au monde, 3D Benchy, est un modèle 3D en forme de bateau qui a été conçu comme une référence pour tester toutes sortes de paramètres d’impression 3D. BigRep a mis ses imprimantes 3D grand format à l’épreuve en produisant le plus grand Benchy du monde, mesurant 816 mm de haut. Examinons de près ce Benchy géant et ce que ses caractéristiques peuvent nous apprendre sur les capacités des imprimantes 3D BigRep.

QU’EST-CE QU’UN BANC 3D ?

Un Benchy 3D est un modèle informatique spécialement conçu pour tester les capacités d’une imprimante 3D. Son nom dérive de « benchmark », ce qui reflète son importance dans l’impression 3D. Le Benchy a été publié pour la première fois sous forme de fichier STL en 2015 et est souvent la première chose que l’on imprime avec une nouvelle imprimante 3D. Il possède un ensemble de caractéristiques qui déterminent les capacités et les limites éventuelles de l’imprimante.

CARACTÉRISTIQUES DU BANC

Les caractéristiques les plus courantes de Benchy sont les débords, les ponts, l’état de surface et la précision dimensionnelle. Ces caractéristiques sont toutes importantes pour l’impression 3D et permettent d’évaluer la capacité de l’imprimante à produire des dessins complexes, à gérer des géométries complexes et à maintenir des mesures précises. En examinant de près la qualité des impressions Benchy, il est possible d’identifier les problèmes ou les limites de l’imprimante 3D et de procéder aux ajustements nécessaires pour obtenir de meilleurs résultats.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

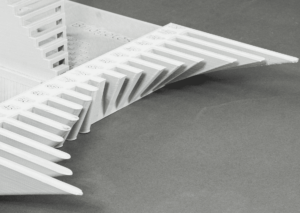

SURPLOMBES
Les surplombs sont des surfaces horizontales ou inclinées qui s’étendent au-delà des parties plus verticales d’une impression 3D. Les surplombs réussis démontrent la capacité de l’imprimante à gérer des géométries complexes et à maintenir l’intégrité structurelle sans support.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

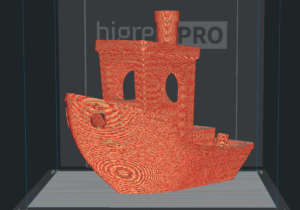

PRÉCISION DIMENSIONNELLE
Les dimensions du Benchy imprimé en 3D peuvent être comparées aux spécifications originales du modèle 3D. La reproduction exacte des dimensions est un indicateur important de la capacité d’une imprimante à maintenir des mesures précises et à éviter les problèmes de mise à l’échelle.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

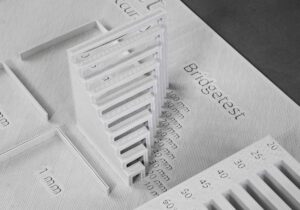

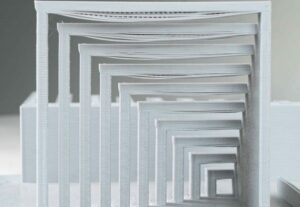

PONTS
Les ponts sont des espaces horizontaux entre deux structures verticales. Les ponts démontrent la capacité de l’imprimante à créer des travées horizontales régulières et solides, sans affaissement ni chute au milieu. La longueur des ponts possibles dépend des capacités de l’imprimante, des paramètres de découpage et du matériau utilisé.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

FINITION DE LA SURFACE
La finition de la surface du modèle Benchy est une caractéristique essentielle à évaluer. La douceur, la texture et l’aspect général du Benchy imprimé en 3D peuvent être examinés pour détecter d’éventuelles imperfections telles que des lignes de couche, un gauchissement ou une extrusion incohérente, qui peuvent affecter la qualité de l’impression finale.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

AVANTAGES ET DÉFIS DE L’IMPRESSION 3D BENCHY

Le Benchy est largement reconnu dans la communauté de l’impression 3D pour ses succès et ses défis. L’un de ses principaux atouts est sa capacité à évaluer différentes technologies d’impression 3D et la manière dont elles fonctionnent avec différents matériaux. Cette polyvalence permet aux utilisateurs d’évaluer les capacités et les performances de différentes imprimantes et de différents matériaux, ce qui leur donne une compréhension directe de leurs forces et de leurs faiblesses. Un autre avantage de l’utilisation du Benchy est qu’il met l’accent sur l’évaluation de la qualité et de la précision de l’impression. En l’utilisant comme modèle de test, les utilisateurs peuvent évaluer le niveau de détail, la précision dimensionnelle et la finition de surface obtenus par leurs imprimantes 3D. Ces informations sont essentielles pour garantir le niveau de qualité souhaité dans les objets imprimés finaux.

Cependant, là où il y a des opportunités, il y a aussi des défis. L’une des principales difficultés réside dans le fait que le test prend beaucoup de temps. Le test de référence nécessite l’impression d’un modèle complexe, ce qui peut être long, exigeant en termes de ressources et particulièrement contraignant pour les utilisateurs qui ont besoin de résultats rapides ou qui disposent de ressources limitées.

Une autre limite du Benchy est qu’il peut ne pas représenter complètement les scénarios d’impression du monde réel. Bien qu’il soit conçu pour incorporer diverses caractéristiques et géométries afin de mettre les imprimeurs au défi, il peut ne pas saisir toutes les complexités et nuances des objets du monde réel, ce qui pourrait limiter son utilité en tant que point de référence pour les applications réelles.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

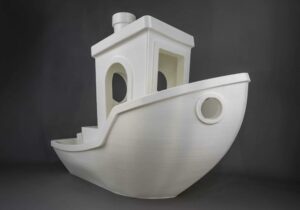

SPÉCIFICATIONS DE LA BIGREP BENCHY

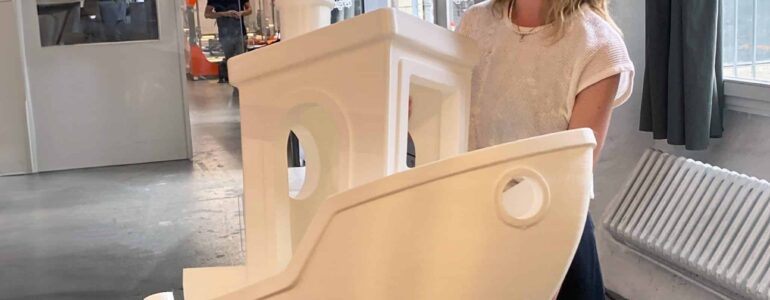

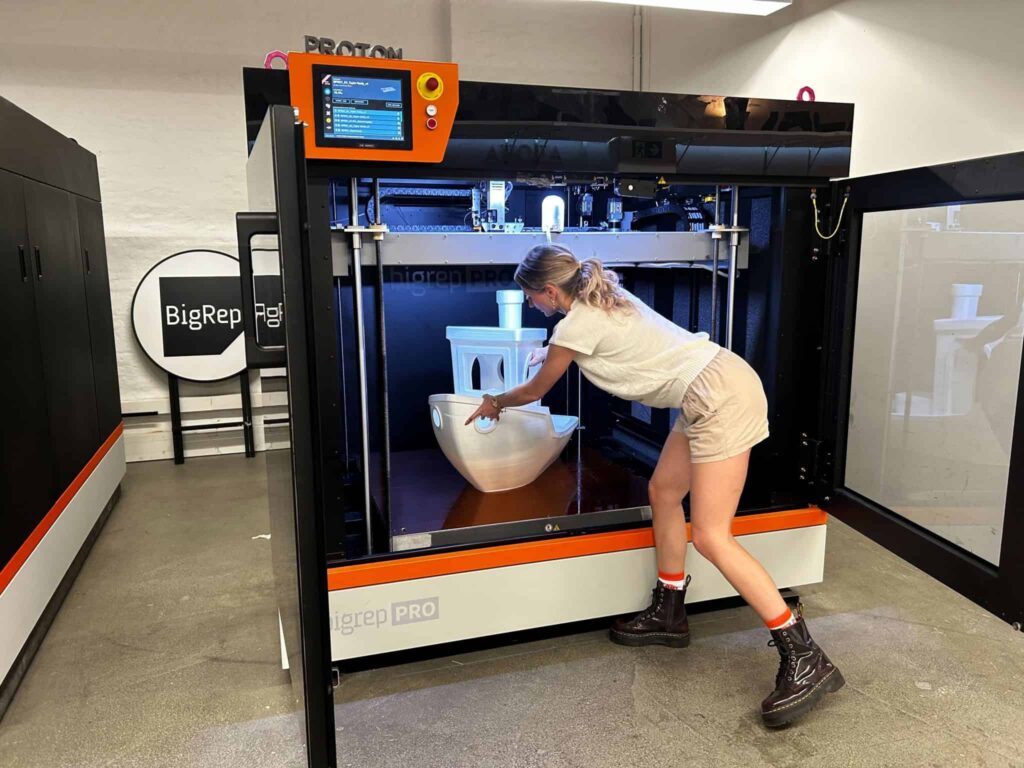

Le plus grand Benchy du monde a été imprimé au siège de BigRep à Berlin. Bien qu’il s’agisse d’une impression 3D gigantesque, ce n’était pas la plus grande, la plus lourde ou la plus longue impression de BigRep.

Voici les spécifications d’impression du BigRep Benchy :

  • Imprimante : BigRep ONE
  • Matériau : PLA BigRep
  • Diamètre de la buse : 1.0 mm
  • Hauteur de la couche : 0,6 mm
  • Dimensions : 864 x 864 x 816 mm (x, y, z) 864 x 864 x 816 mm (x, y, z)
  • Temps d’impression : 121 heures
  • Poids du matériau : 11,1 kg

COMMENT LE BIGREP BENCHY SE MESURE-T-IL ?

Bien qu’il s’agisse d’un modèle 3D bien aimé et fantaisiste, Benchy sert également de référence utile pour évaluer un large éventail de paramètres d’impression 3D. Examinons de plus près les résultats du Benchy géant.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

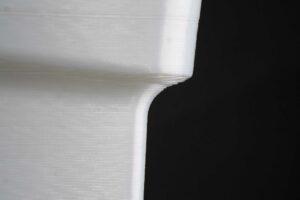

SURPLOMBS

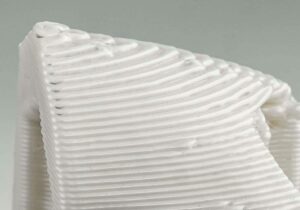

La hauteur de la couche, le diamètre de la buse et les dimensions globales de l’impression 3D influencent grandement la qualité des surplombs. Ce gigantesque Benchy présente de grands porte-à-faux qui s’étendent jusqu’à 50 mm de long. Ils n’ont pas été imprimés avec un support afin de démontrer les limites des capacités de l’imprimante. La BigRep ONE a permis d’obtenir une qualité homogène et constante avec des écarts minimes dans l’apparence des couches.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

PRÉCISION DIMENSIONNELLE
La précision dépend fortement des tolérances requises pour qu’une pièce soit acceptable pour son cas d’utilisation. Ce Benchy géant ne présente aucune déformation perceptible et seuls de petits écarts dans la qualité de la couche dans les aspects les plus délicats de l’impression. Pour une analyse de la précision dans le monde réel, un scan 3D de l’impression peut être comparé à la conception originale pour déterminer la tolérance.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

PONTS

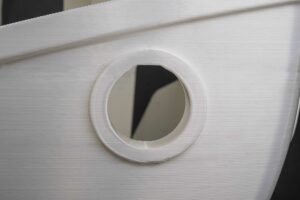

Certains ponts de Benchy sont trop longs – dans ce cas, jusqu’à 180 mm – pour être imprimés sans s’affaisser et nécessitent donc un support. L’image ci-dessus montre la partie supérieure de certaines découpes circulaires qui ont été imprimées sans support. Il y a de légères imperfections, mais la qualité générale est étonnamment bonne à une si grande échelle.

L'impression_3D_massive_Benchy_de_BigRep_une_référence_pour_les_imprimantes_3D_grand_format

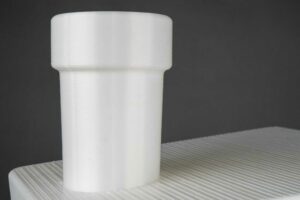

FINITION DE LA SURFACE
Plus la surface est orientée verticalement, plus les lignes des couches sont lisses. Lorsqu’une surface est plus horizontale, les couches deviennent plus prononcées avec l’apparition d’un effet d’escalier. Avec une hauteur de couche relativement importante de 0,6 mm, les différences entre les surfaces orientées verticalement et horizontalement sont visuellement apparentes.

Conclusion

Le modèle 3D Benchy est devenu une pierre angulaire dans le monde de l’impression 3D, servant de référence fiable pour évaluer les capacités et les limites de différentes imprimantes 3D. Ses différentes caractéristiques, telles que les porte-à-faux, les ponts, la finition de surface et la précision dimensionnelle, fournissent des indications précieuses sur la capacité de l’imprimante à gérer des géométries complexes et à produire des impressions de haute qualité. En examinant de près la qualité des impressions Benchy, les utilisateurs peuvent identifier les problèmes liés à leurs imprimantes 3D et procéder aux ajustements nécessaires pour obtenir de meilleurs résultats.

Toutefois, il est important de reconnaître les difficultés éventuelles liées à l’utilisation du Benchy. Le test peut prendre beaucoup de temps et de ressources, ce qui peut ne pas être idéal pour les utilisateurs qui ont besoin de résultats très rapidement ou qui disposent de ressources limitées, telles que des filaments. En outre, le modèle peut ne pas saisir pleinement les complexités et les nuances des scénarios d’impression du monde réel, ce qui peut limiter son utilité dans certaines applications.

Néanmoins, le Benchy reste un outil d’évaluation précieux pour la communauté de l’impression 3D. Il fournit une évaluation complète des capacités des imprimantes, met en évidence les domaines potentiels d’amélioration et permet aux utilisateurs de prendre des décisions éclairées lorsqu’ils choisissent des imprimantes et des matériaux pour leurs projets. En comprenant ses forces et ses limites et en l’utilisant avec d’autres méthodes d’évaluation, les utilisateurs peuvent maximiser les avantages du Benchy pour leurs besoins et applications d’impression spécifiques.

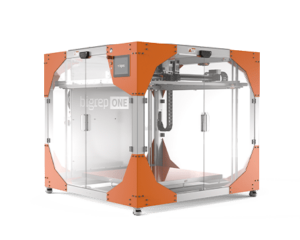

BigRep One

BIGREP ONE

L’INNOVATION À GRANDE ÉCHELLE. CRÉATIVITÉ ILLIMITÉE.
La BigRep ONE est une imprimante 3D grand format primée à un prix accessible. Avec plus de 500 systèmes installés dans le monde entier, c’est un outil de confiance pour les concepteurs, les innovateurs et les fabricants. Avec un volume de construction massif d’un mètre cube, la ONE, rapide et fiable, donne vie à vos conceptions à l’échelle réelle.

  • Article de notre partenaire BigRep
