AUTONATIONAL – SW 1500

Fabricant : Autonational
Secteurs d'activité : Industrie

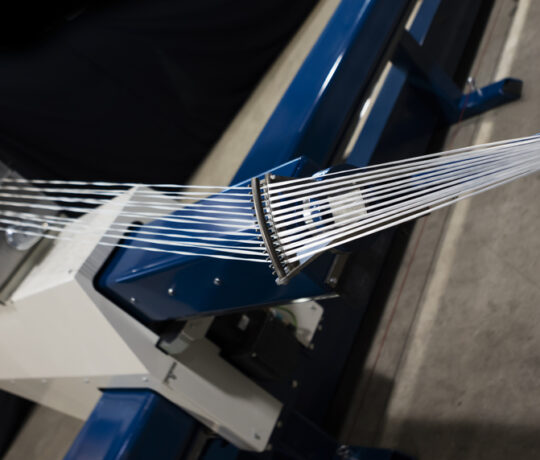

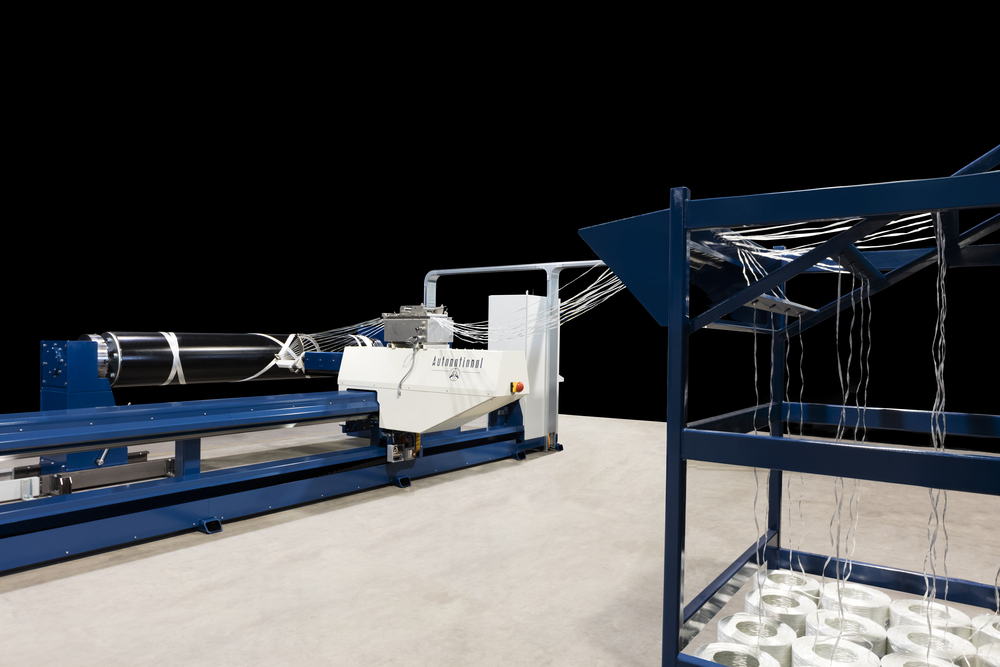

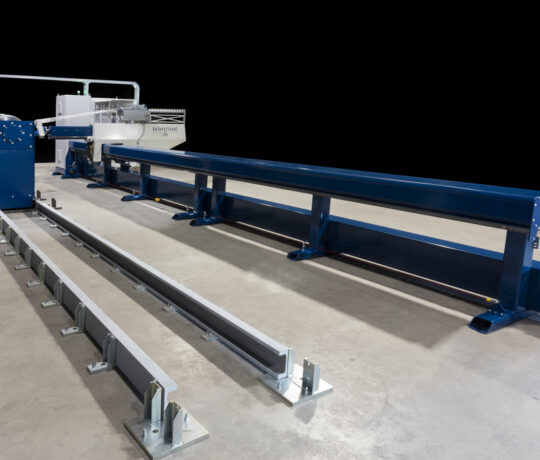

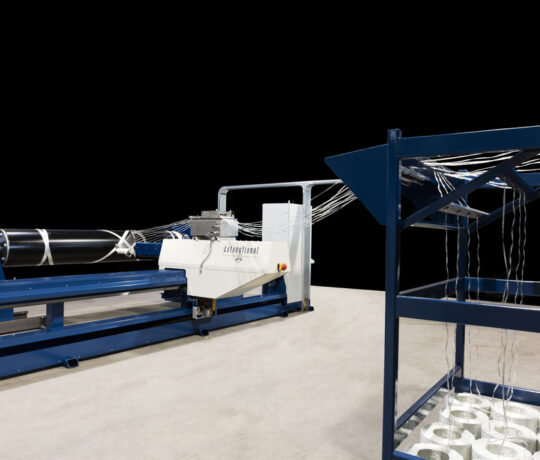

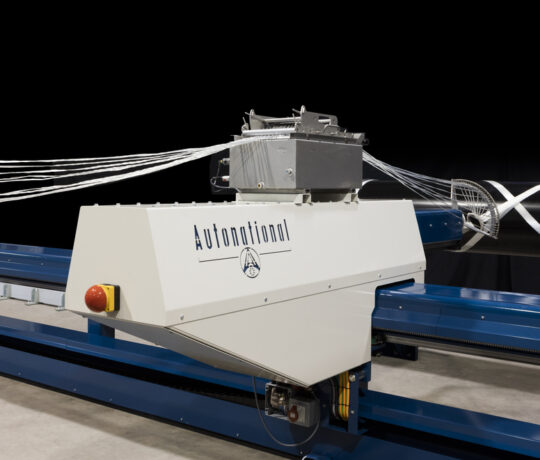

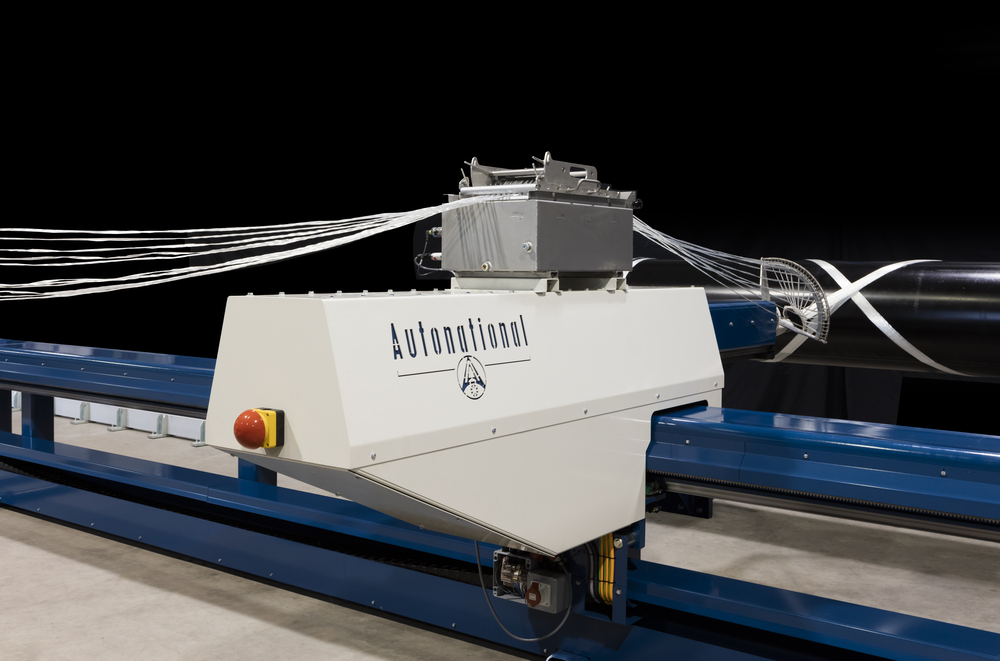

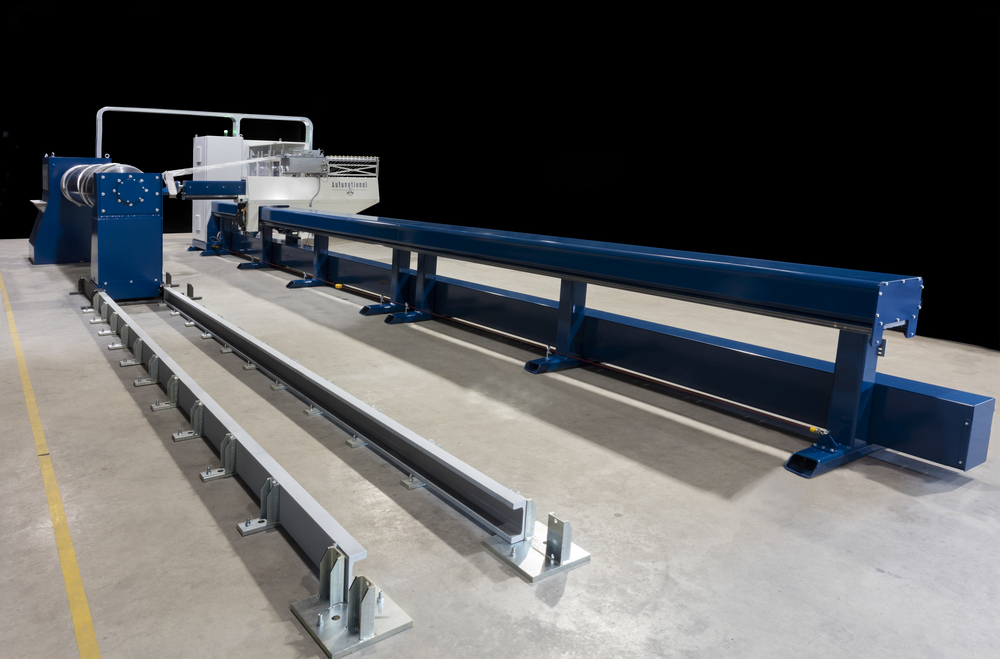

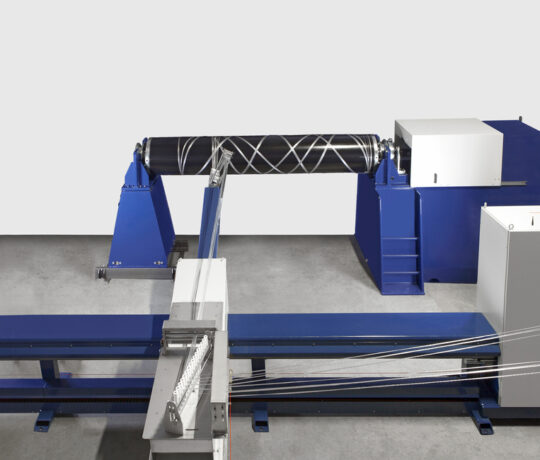

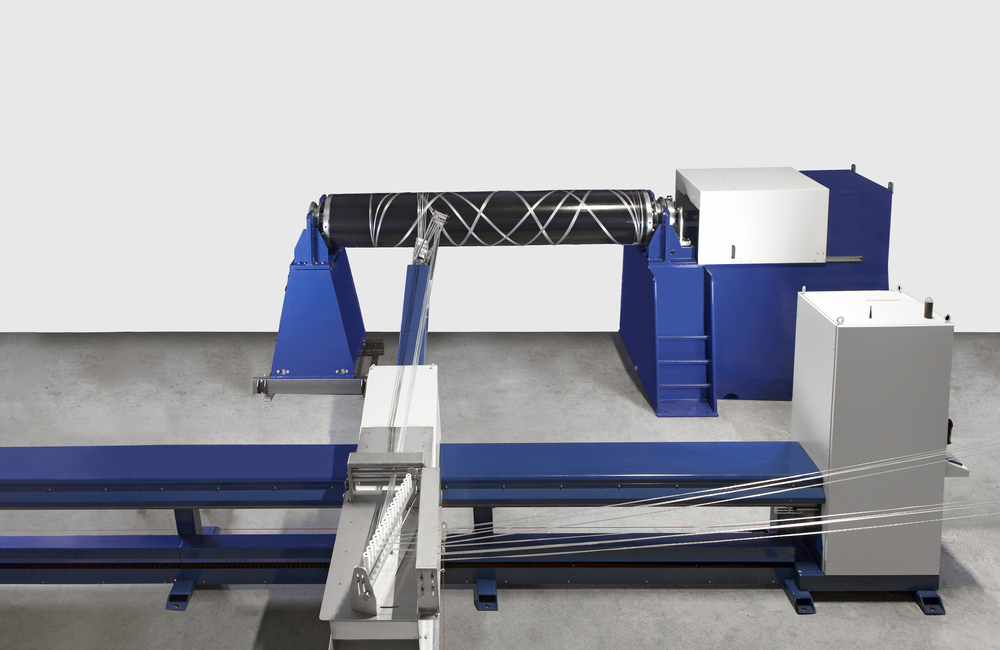

La machine d’enroulement filamentaire AMD SW1500 est une machine stable et précise à deux châssis, capable d’un diamètre allant jusqu’à Ø 50 mm et jusqu’à Ø 1500 mm. L’enrouleur est fourni avec une grande table à axe Y pour monter un cantre en tissu, un plateau en résine ou divers équipements.

Référence : AUTONATIONALsw1500
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Les machines d’enroulement filamentaire automatiques sont équipés de commandes CNC programmables. La bobineuse est capable de communiquer avec plusieurs programmes de conception de produits hors ligne générant du code CNC Sinumerik. Compatible pour une utilisation avec la plupart des logiciels de génération de motifs d’enroulement filamentaire, par ex. Cadfil, Composicad ou Cadwind.

Au lieu d’une console intégrée, les machines Autonational sont équipées d’un écran tactile HMI de 19 pouces et d’un double clavier pour permettre un contrôle total.

  • Machine d’enroulement filamentaire polyvalent, pour tous les travaux de R&D et de production d’enroulement filamentaire composite
  • Applications de produits typiques : entretoises, tubes et tuyauterie, tiges (de contrôle), réservoirs, cuves à membrane, arbres de transmission (marins), poteaux électriques, roulements, manchons, antennes, mâts, volant d’inertie et poutres.
  • Logiciel et commandes CNC programmables.
  • Autonational utilise du matériel industriel Siemens

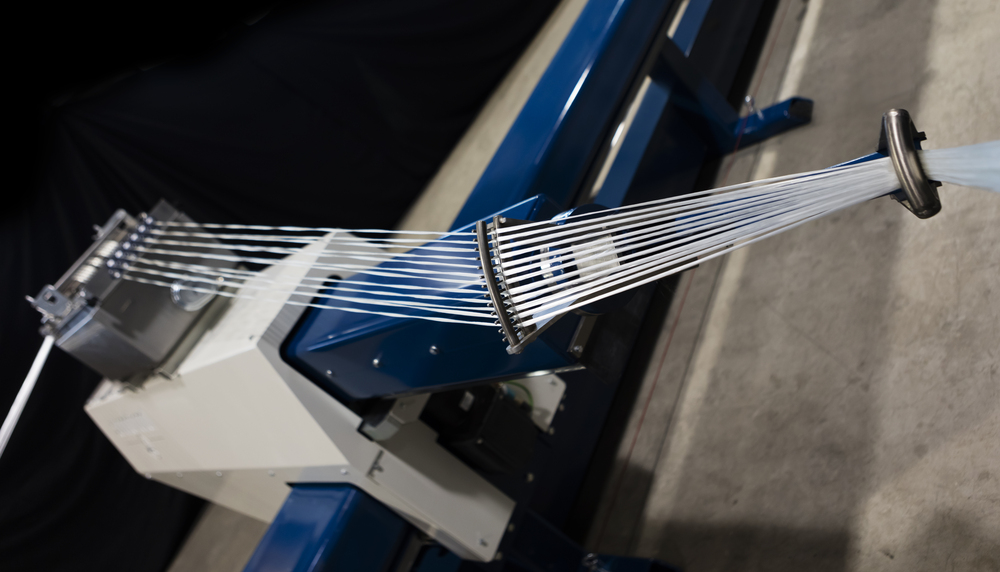

  • Cette machine d’enroulement filamentaire peut être utilisé en combinaison avec un bain de résine statique ou dynamique, ou un plateau de tambour sur le chariot, un cantre (servo) et un logiciel de bobinage comme CADFIL.
  • De plus, Autonational conçoit et fabrique des mandrins et d’autres outils possibles.
  • Préparé pour une production entièrement automatisée
  • Peut être intégré dans une ligne automatisée
Machine SW 1500
Broche 1
Vitesse de la broche (max) 150 tr/min
Carriages 1
Diamètre (max) Ø1500 mm
Longueur (max) 18,000 mm
Nombre d’axe 4
Poids du mandrin  (max) 15.000 kg
Mandrin 3-Griffe ou 4-Griffe sur la poupée et la contre-pointe. Des mandrins personnalisés ou un centre en direct sont disponibles pour s’adapter à vos produits spécifiques.
Tailstock adjustments Sur axe linéaire, (motorisé en option)
Axe linéaire Guidage à double rail, asservi
Contrôle CNC Sinumerik, IHM, fonctions de sécurité
Connection 400-480 VAC 50-60Hz, 3 phase & ground
Puissance 35 kVA
Air (min) 6 bar

Fabricant

Logo autonational

Autonational

Autonational Depuis la fondation de l'entreprise en 1977, Autonational s'efforce d'aider ses clients à répondre à leurs besoins dans l'industrie de la fabrication de composites. Peu importe la taille du projet, leur équipe d'ingénieurs est capable de créer la machine ou la ligne de production (automatisée) qui répond complètement aux…
