PRINCIPE DE FONCTIONNEMENT

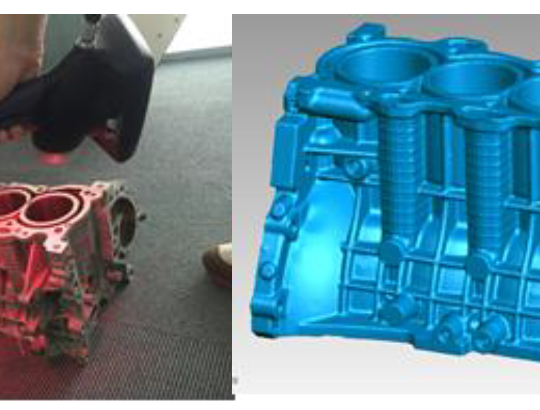

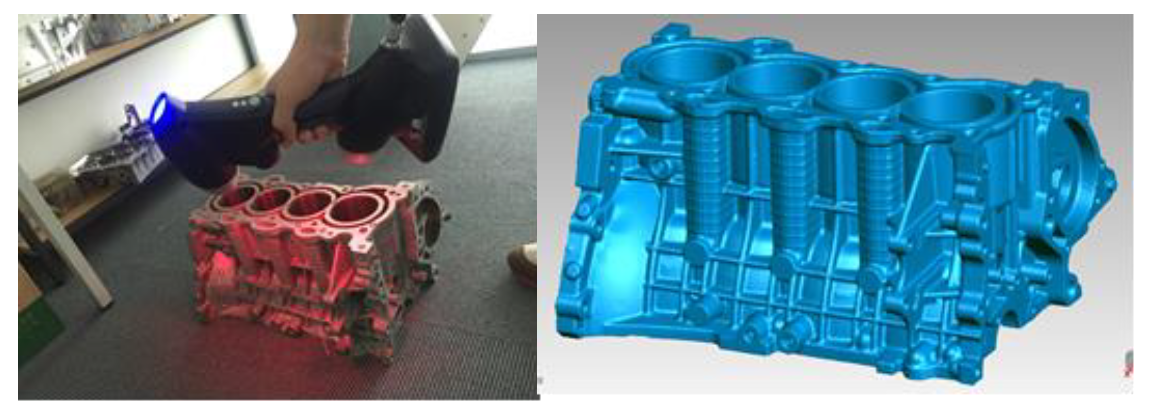

Le scanner est équipé de deux caméras, qui réalisent l’acquisition de la projection du laser sur l’objet. La projection du laser se déforme lorsque le scanner se déplace autour de l’objet. La position dans l’espace de chaque point constituant la ligne projetée par le laser est calculée avec grande précision par triangulation, grâce à l’espacement connu des deux caméras.

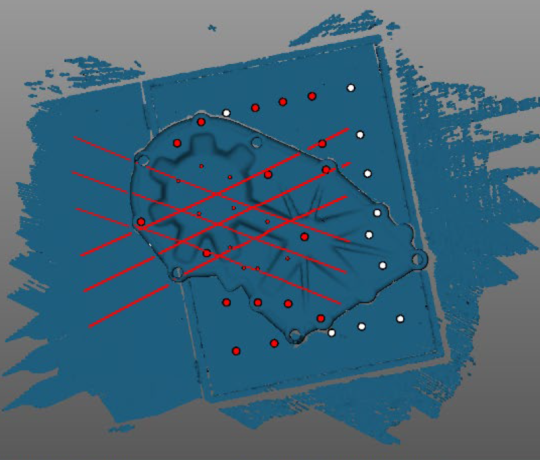

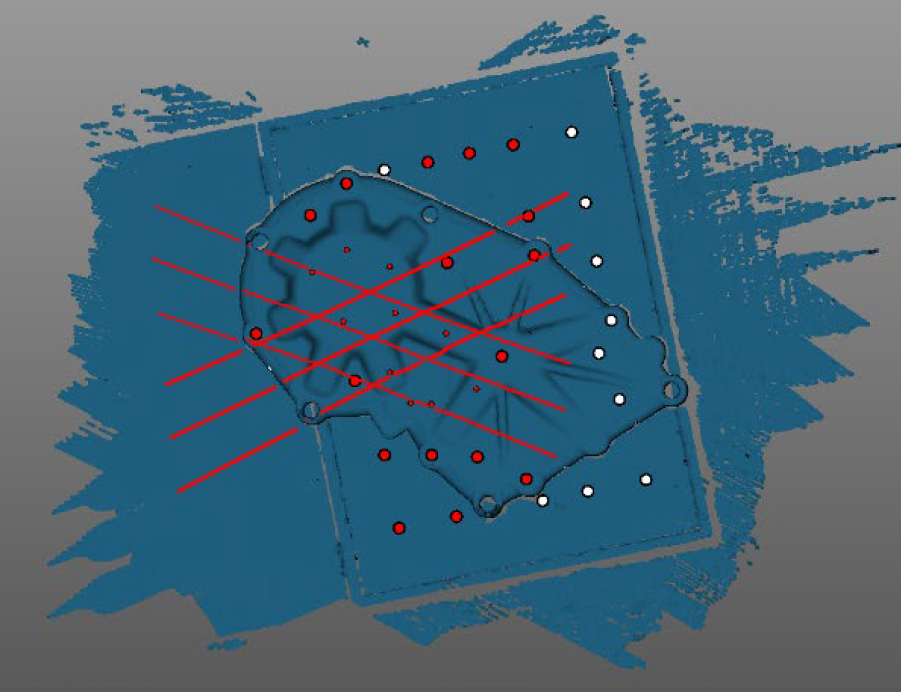

Le scanner identifie sa position spatiale grâce aux marqueurs visuels sur la surface de l’objet lors de la numérisation, ce qui permet d’enregistrer la position des points dans un même repère.
La position des points est calculée au passage du laser sur ces dernières. Le balayage du laser sur la pièce, combiné avec le calcul de la position du scanner, permet ainsi de créer les surfaces continues.
Caractéristiques
Détails extrêmes
- Une résolution allant jusqu’à 0,020 mm
- 5 lasers bleus pour capturer les détails extrêmes
Rapidité de scan
- Balayage rapide avec 3 croix laser rouges
- Balayage de perçages profonds avec le laser rouge supplémentaire
Double mode laser
- Mode R standard et mode B ultrafin
- Changement rapide des deux modes de travail
- Combine la portabilité avec des détails élevés
Système de coordonnées unique
- Toutes les données des deux modes de travail sont dans le même système de coordonnées, sans nécessité d’alignement
Haute précision
- Une précision allant jusqu’à 0,030 mm pour assurer des données précises pour la mesure 3D
Positionnement automatique
- Pas besoin de dispositif de positionnement supplémentaire
Mesure dynamique
- Assure la pleine liberté entre le scanner et l’objet
Visualisation en temps réel
- Nuage de point sans superposition; génération automatique des visualisations solides 3D (maille triangulaire)
Anti-interférence
- La précision est insensible à l’environnement instable; le scanner permet de travailler normalement en plein soleil
Haute adaptabilité
- Traite efficacement les surfaces brillantes ou noires, la plupart du temps l’amélioration de l’imagerie n’est pas nécessaire.
Large spectre d’utilisations
- Numérisation aisée de différentes formes d’objet de la taille de l’œuf à celle d’un avion
Fonctionnement simple
- Outil de mesure portative, utilisation dans des espaces restreints, manipulation aisée
LOGICIELS DE CONTRÔLE ET POST-TRAITEMENTS
SCANVIEWER
Le logiciel ScanViewer, fourni avec le scanner, permet le traitement des données pendant et après le scan.
Il permet de visualiser le scan en temps réel, et de manipuler les acquisitions.
Il comprend entre autres les fonctionnalités suivantes :
- Détourage des pièces avec détection automatique de l’arrière-plan

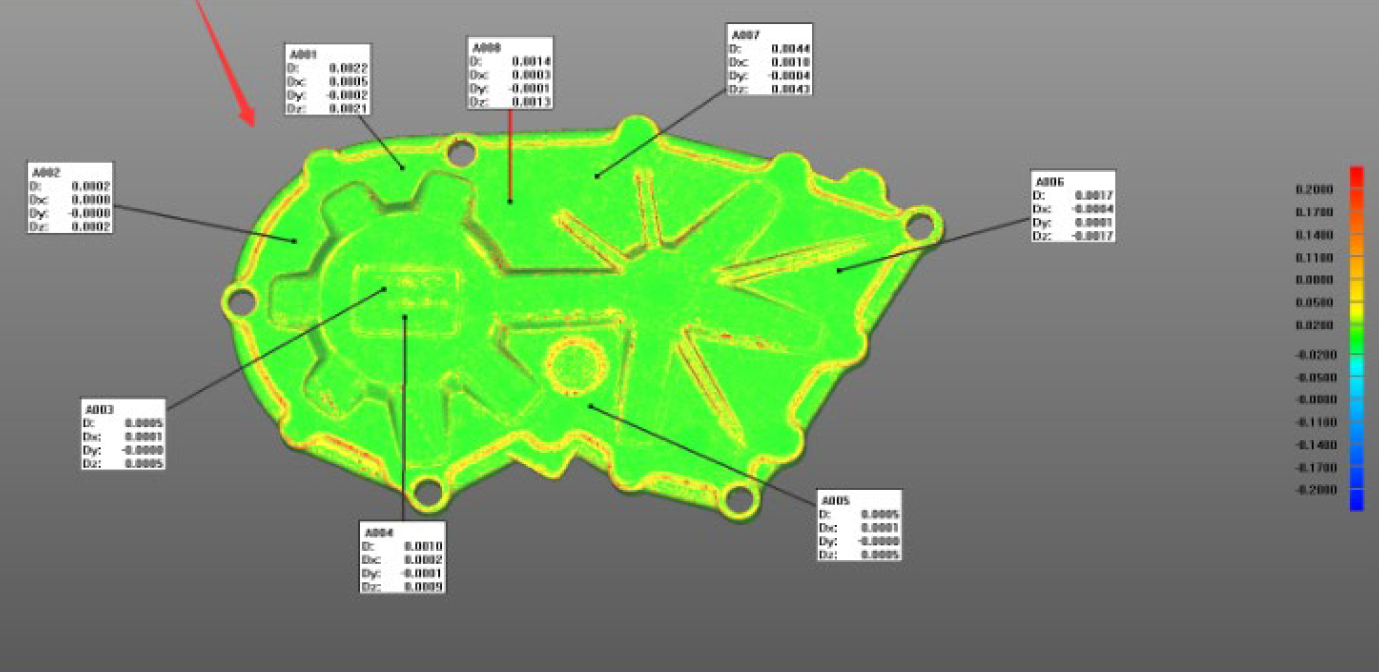

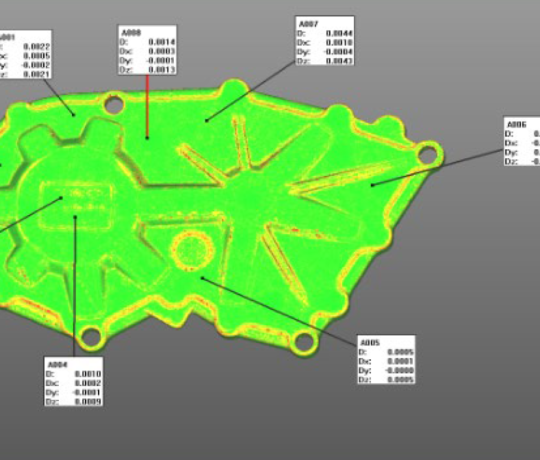

- Analyse des déviations de la mesure par rapport à une CAO de référence

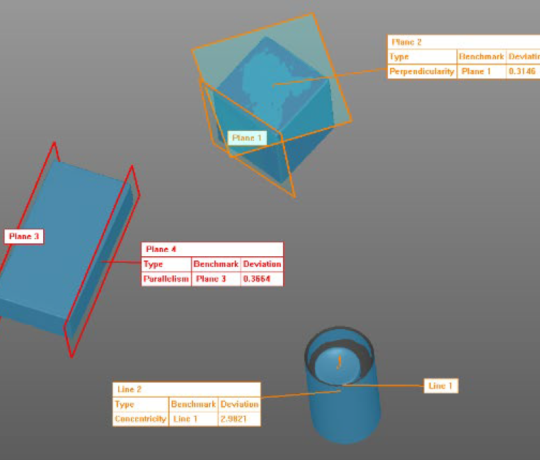

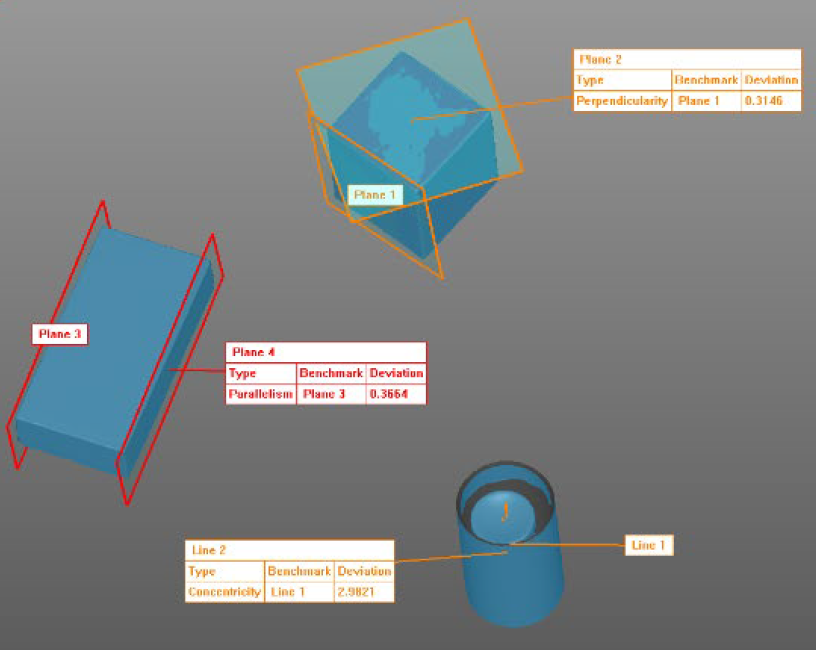

- Mesures de : dimensions, sphéricité, cylindricité, planéité, parallélisme, perpendicularité, concentricité.
