Quelles sont les caractéristiques d’un logiciel pour imprimante 3D ?

Le logiciel de l’imprimante 3D est l’un des éléments les plus importants pour la qualité, l’efficacité et les possibilités d’impression. Il existe de nombreux logiciels pour imprimantes 3D sur le marché, et le choix doit dépendre des compétences de l’opérateur et du type d’impressions à réaliser.

Pourquoi avez-vous besoin d’un logiciel ?

Un logiciel pour imprimante est nécessaire pour préparer correctement le fichier 3D et imprimer le modèle avec les paramètres définis. Le logiciel convertit le fichier du modèle CAO en Gcode, c’est-à-dire que le modèle est découpé en couches avec des paramètres adaptés au matériau, à l’imprimante et aux paramètres spécifiques.

Creation model in CAD system

Création d’un modèle dans un système de CAD

Software to 3D printer (slicer)

Logiciel pour imprimante 3D (slicer)

3D printing

Impression 3D













Caractéristiques d’un bon logiciel d’impression 3D

Le choix d’un bon logiciel d’impression est aussi important que le choix d’un modèle d’imprimante 3D éprouvé. Le plus souvent, les logiciels ne peuvent être utilisés que sur des modèles d’imprimantes spécifiques. Les caractéristiques les plus importantes d’un bon logiciel d’impression 3D sont : le nombre de formats de fichiers pris en charge, la possibilité de modifier les fichiers dans le système, l’interface intuitive, les paramètres prédéfinis pour les filaments, l’optimisation des impressions à l’aide de diverses fonctions.

Formats de fichiers pris en charge

Les logiciels d’impression 3D doivent prendre en charge les formats de fichiers les plus courants utilisés pour la conception CAO 3D. Les formats les plus courants sont STL, OBJ, PLY et autres.

Interface intuitive

L’interface du logiciel est très importante pour une utilisation confortable et intuitive. La clarté des options et le chemin de transition entre le téléchargement d’un fichier et l’impression doivent être simples et compréhensibles, même pour une personne qui utilise le système pour la première fois. Le travail dans SOFTSHAPER est organisé par des messages de confirmation simples.

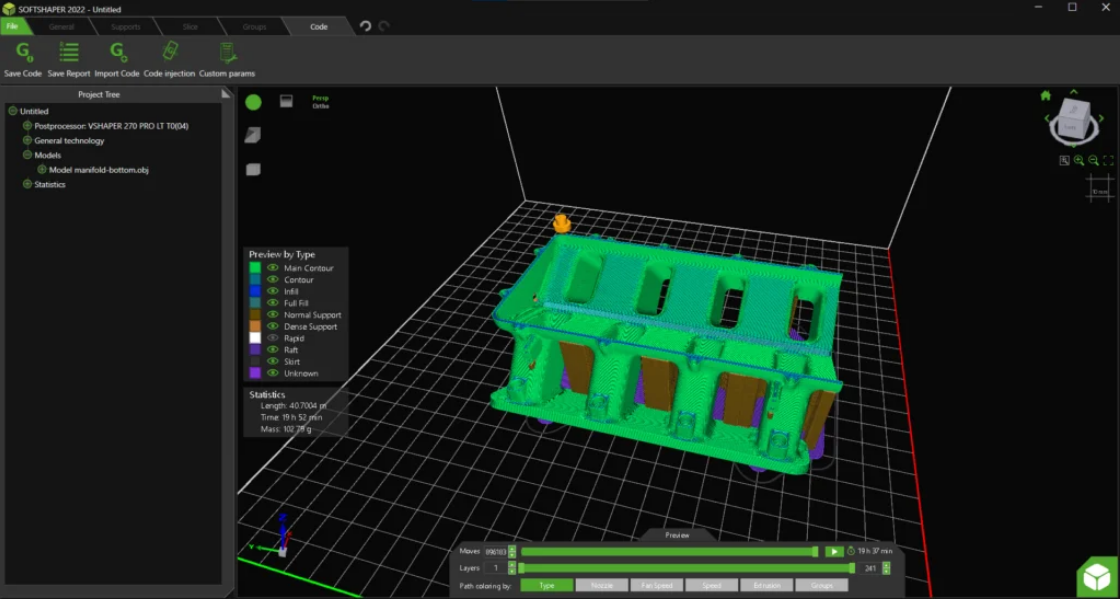

Regroupement des couches – Modification du remplissage des impressions

Cette fonction permet de renforcer certaines zones d’un calque spécifique. Grâce à cette fonction, une partie du modèle peut être renforcée et le temps d’impression n’augmentera pas autant que lorsque toutes les couches sont épaissies. Le système de regroupement permet de définir librement des groupes. Points forts du système : groupes multiples sur une couche et groupes sélectifs. Pour rendre le travail de l’utilisateur encore plus efficace, les couches individuelles ayant des épaisseurs différentes sont marquées avec des couleurs différentes. SOFTSHAPER est l’une des rares fonctionnalités logicielles qui a été mise en œuvre.

Assistance

Les logiciels d’impression 3D proposent le plus souvent un module d’assistance. Celui-ci permet à l’utilisateur de modifier les structures de support du modèle de manière indépendante, quel que soit le matériau choisi. Les supports peuvent être fabriqués à partir du matériau natif du modèle ou de matériaux pouvant être dissous dans des solutions spécifiques. L’utilisateur peut paramétrer le type de remplissage du support (linéaire, carré, hexagonal), l’angle minimum de génération de la structure, la densité du remplissage, le décalage XY par rapport aux parois du modèle.

Dans le logiciel d’impression 3D, SOFTSHAPER, il est possible de générer des supports automatiquement ou manuellement.

SOFTSHAPER

Modifier la vitesse

Dans les logiciels d’impression 3D, il est nécessaire d’avoir la possibilité de régler la vitesse d’impression et de la faire varier dans différentes parties du modèle. Cela permet de produire une impression précise. Les couches individuelles imprimées à la bonne vitesse sont beaucoup plus précises, sans défauts dans l’impression.

Insertion

Le logiciel d’impression 3D doit disposer d’une fonction permettant de préparer le modèle pour l’impression d’inserts tels que des vis, des écrous et autres. Il s’agit d’un outil très utile dans presque toutes les industries. Il permet d’augmenter la durabilité et la longévité de la pièce imprimée en les installant après l’impression, en les poussant ou en les vissant dans un trou prédéfini. Utilisez la fonction d’insertion pour assembler 2 ou plusieurs pièces imprimées ou pour créer un trou fileté pour un élément de fixation.

Paramètres des matériaux préparés

Le module logiciel doit disposer d’informations précises sur le traitement des matériaux. Le système SOFTSHAPER permet d’ajouter, de supprimer et de modifier les paramètres des filaments d’impression. La base de données contient des paramètres de technologie d’impression sélectionnés par des spécialistes. En outre, il est possible de définir soi-même les paramètres des filaments de différents fabricants. Sur la base des informations contenues dans ce module, le système propose des paramètres optimaux pour le processus d’impression, ce qui permet de réduire considérablement le temps de préparation de la technologie d’impression et d’améliorer la qualité de l’impression.
