AUTONATIONAL – SW 500

Fabricant : Autonational
Secteurs d'activité : Industrie

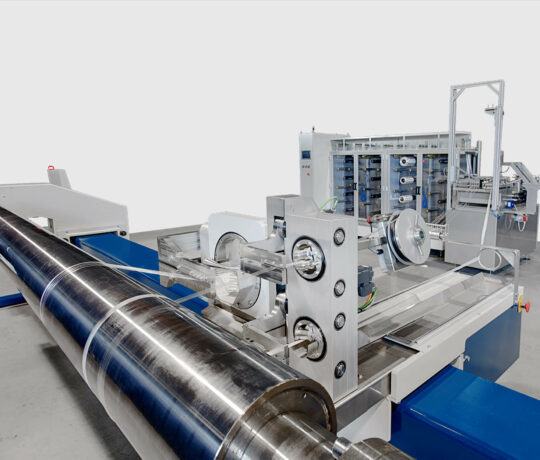

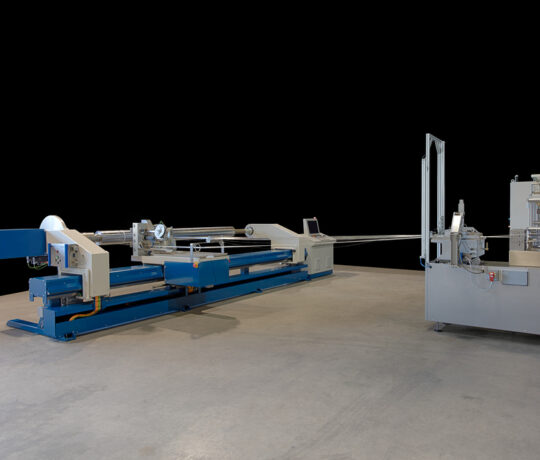

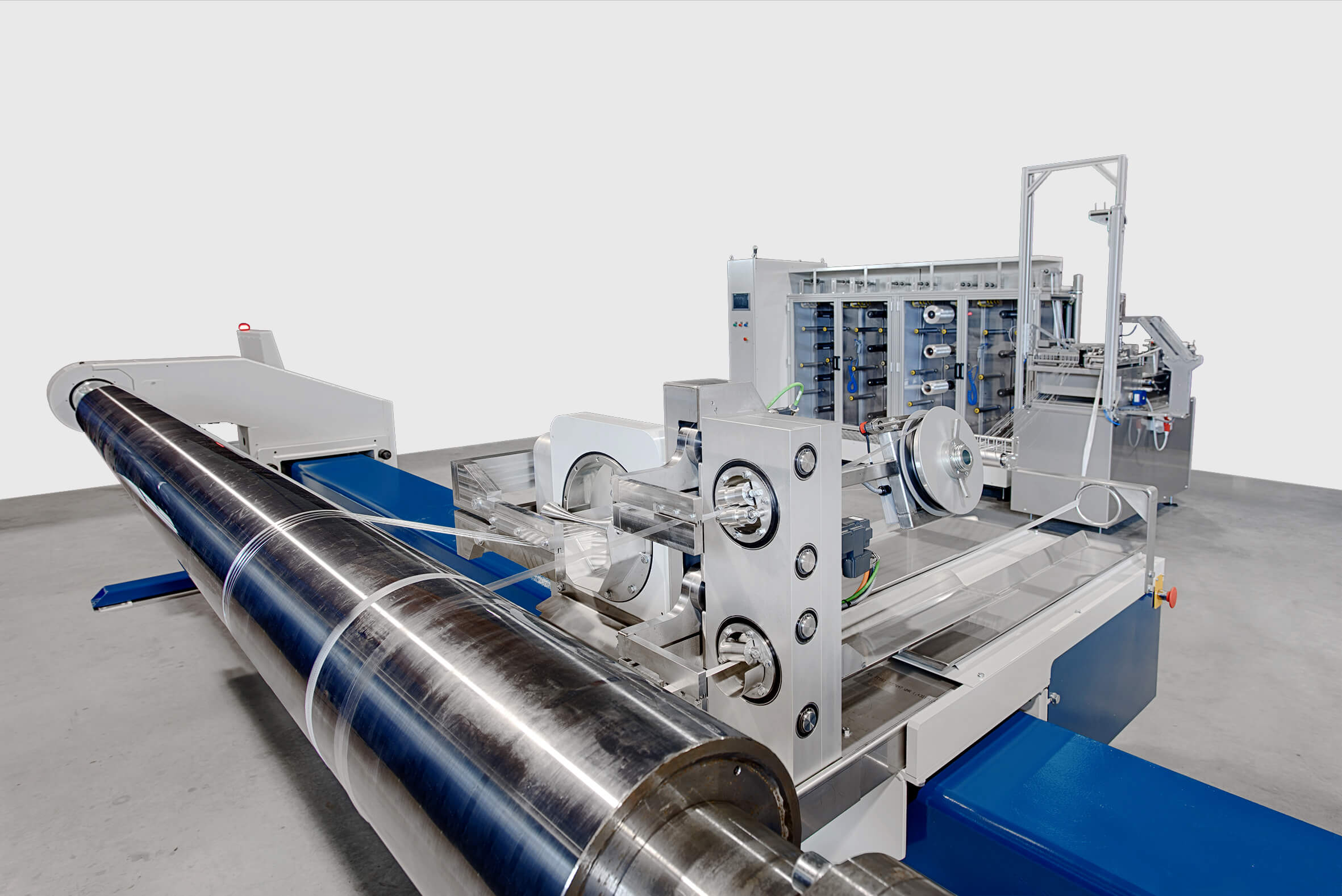

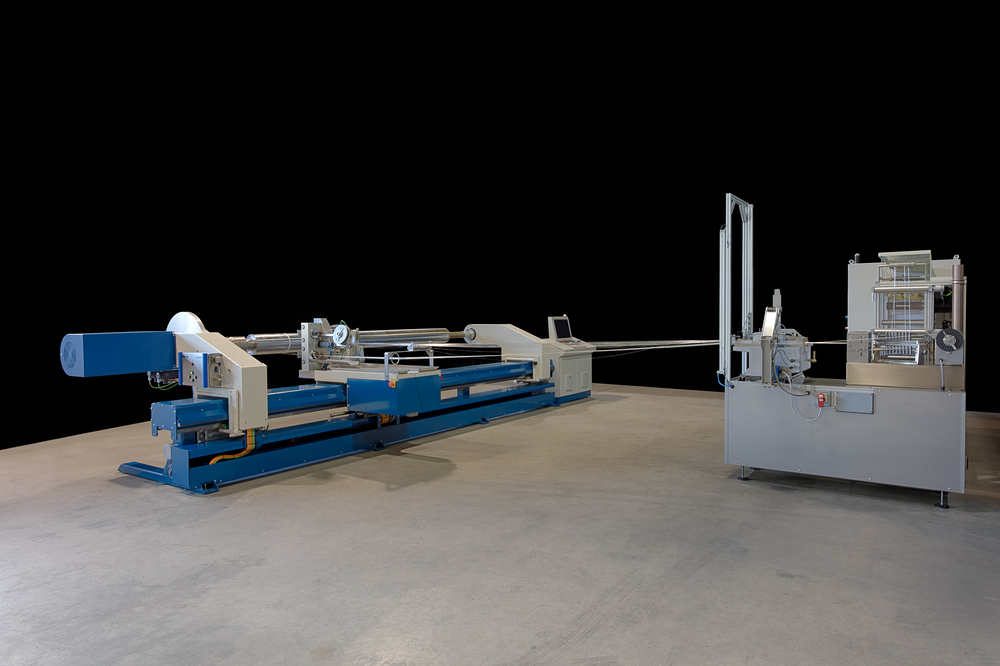

La machine d’enroulement filamentaire SW500 est une machine mono-cadre précise et stable, capable d’un diamètre jusqu’à Ø 500 mm, avec un 4ème axe et une grande table à axe Y pour monter une bobine de tissu, un plateau en résine, etc. Le SW500 est adapté pour être intégré et équipé de nombreuses fonctions supplémentaires et permet un traitement entièrement automatisé de diverses matières premières.

Référence : AUTONATIONALsw500
technique
Support technique
rea-paiement
Paiement sécurisé
Besoin d'informations complémentaires ?

Les machines d’enroulement filamentaire automatiques sont équipés de commandes CNC programmables. La bobineuse est capable de communiquer avec plusieurs programmes de conception. Compatible pour une utilisation avec la plupart des logiciels d’enroulement filamentaire, par ex. Cadfil, Composicad, Cadwind.

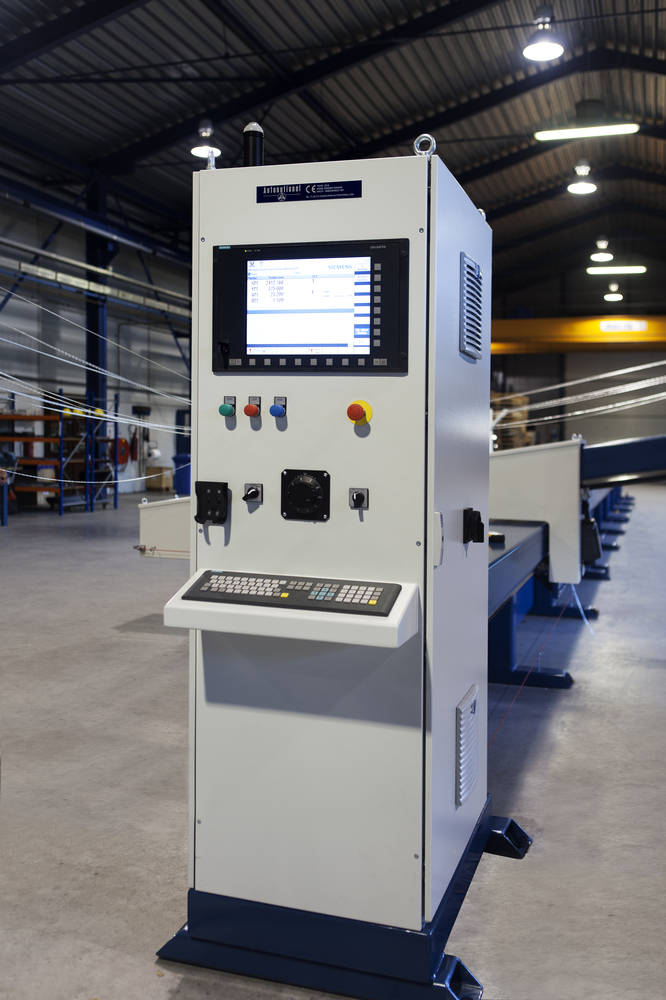

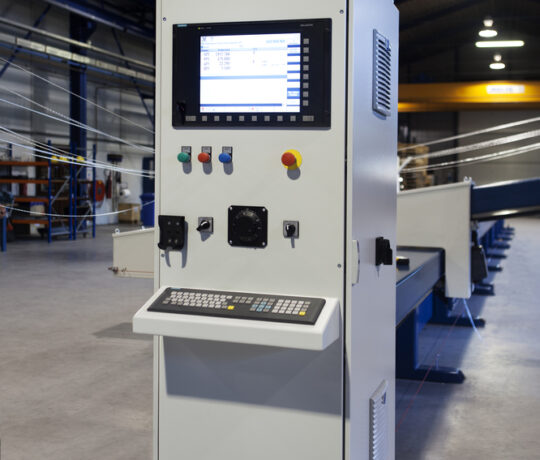

Le SW500 est équipé d’une course de 260 mm, d’un plateau mobile, d’un axe Y. Cela permet le montage de divers équipements qui se déplaceront avec l’axe Y. Au lieu d’une console intégrée, les machines Autonational sont équipées d’un écran tactile HMI 19″ et d’un double clavier pour permettre un contrôle total.

  • Machine d’enroulement filamentaire polyvalent, pour tous les travaux de R&D et de production d’enroulement filamentaire composite
  • Applications de produits typiques : entretoises, tubes et tuyauterie, tiges (de contrôle), réservoirs, cuves à membrane, arbres de transmission (marins), poteaux électriques, roulements, manchons, antennes, mâts, volant d’inertie et poutres.
  • Logiciel et commandes CNC programmables.
  • Autonational utilise du matériel industriel Siemens à usage automatique
  • Cette machine d’enroulement filamentaire peut être utilisé en combinaison avec un bain de résine statique ou dynamique, ou un plateau de tambour sur le chariot, un cantre (servo) et un logiciel de bobinage comme CADFIL.
  • De plus, concevez et construisez automatiquement vos mandrins et autres outils possibles.
  • Préparé pour une production entièrement automatisée
  • Peut être intégré dans une ligne automatisée
Machine SW 500
Broche 1
Vitesse de la broche (max) 150 tr/min
Carriages 1
Diamètre (max) Ø500 mm
Longueur (max) 12,000 mm
Nombre d’axes 4
Poids du mandrin  (max) 1500 kg
Mandrin 3-Griffe ou 4-Griffe sur la poupée et la contre-pointe. Des mandrins personnalisés ou un centre en direct sont disponibles pour s’adapter à vos produits spécifiques.
Ajustements de la poupée mobile Sur axe linéaire, (motorisé en option)
Axe linéaire Guidage à double rail, asservi
Contrôles CNC Sinumerik, IHM, fonctions de sécurité
Connection 400-480 VAC 50-60Hz, 3 phase & ground
Puissance 20 kVA
Air (min) 6 bar
